本文是yooongchun在手艺活网的投稿，利用竹签制作埃菲尔铁塔模型。步骤超多、图片超多、打开超慢，小林搞了一下午才完成，泪奔┭┮﹏┭┮!不管怎么说，能够把这么好的手工教程分享给大家是很开心的，希望小伙伴们也都能喜欢yooongchun的作品~

近来在网上看到几件手工达人制作的埃菲尔铁塔作品，很是漂亮，恰巧最近晚上得闲，也想自己鼓捣一个。参看他们所做的作品，有使用竹签的、牙签的、也有用回形针的，不过大多都是竹签性质，竹制作品，这样下来，DIY门槛极低，所需工具、材料都是易得的。

话不多说，说做就做。

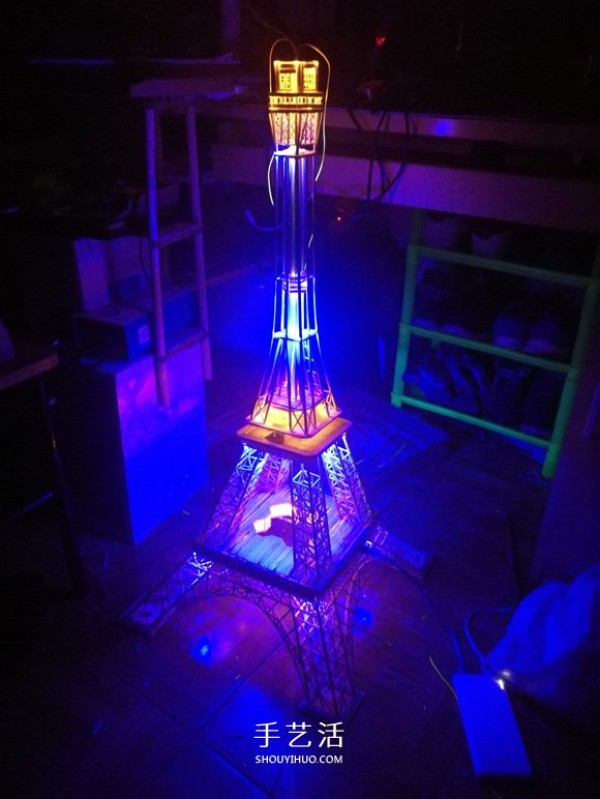

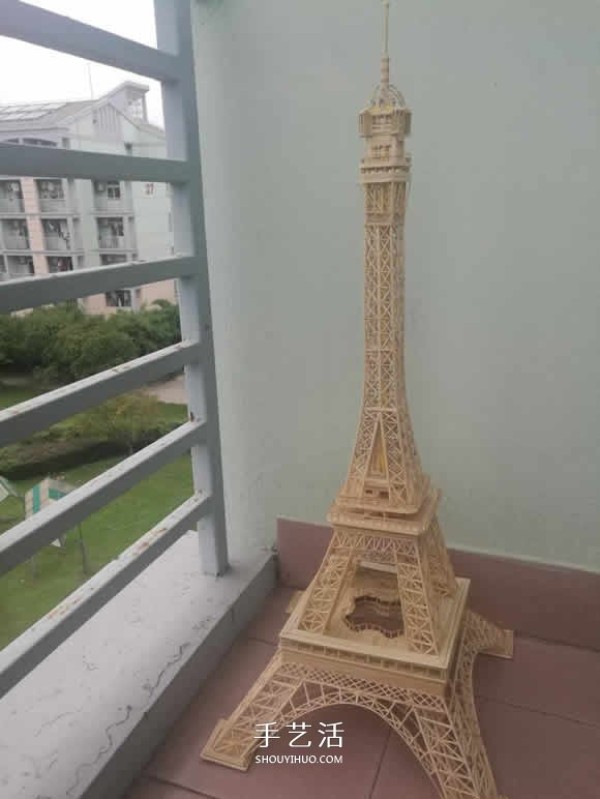

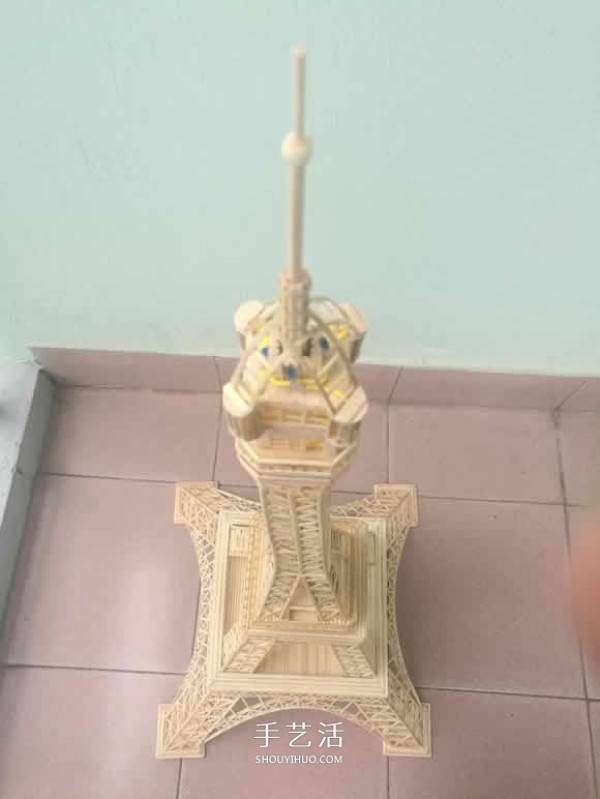

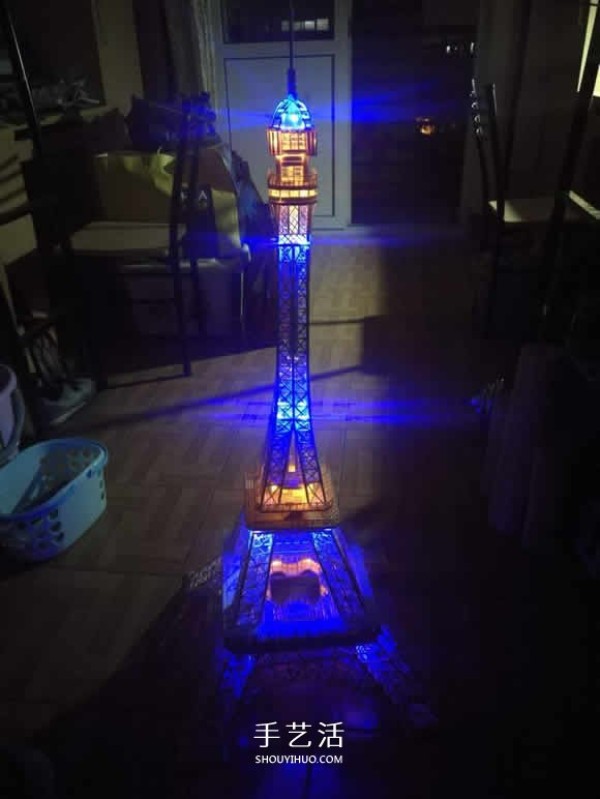

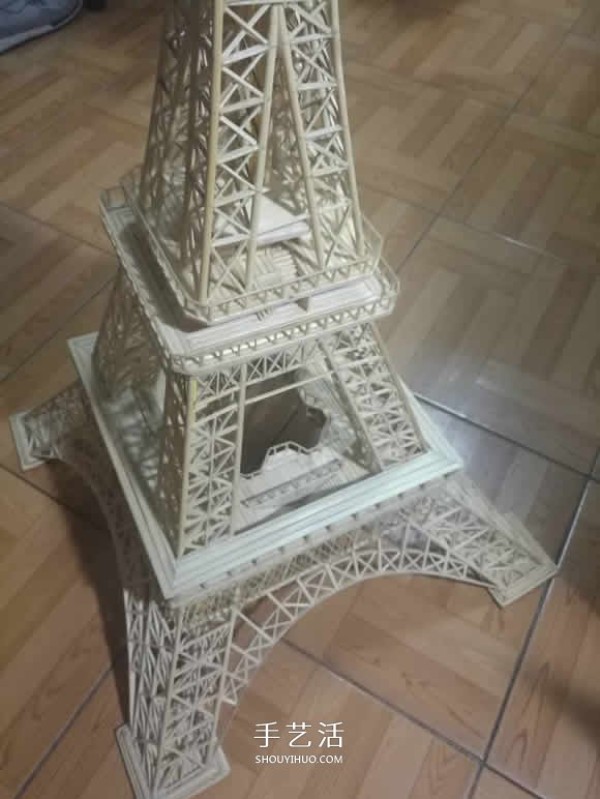

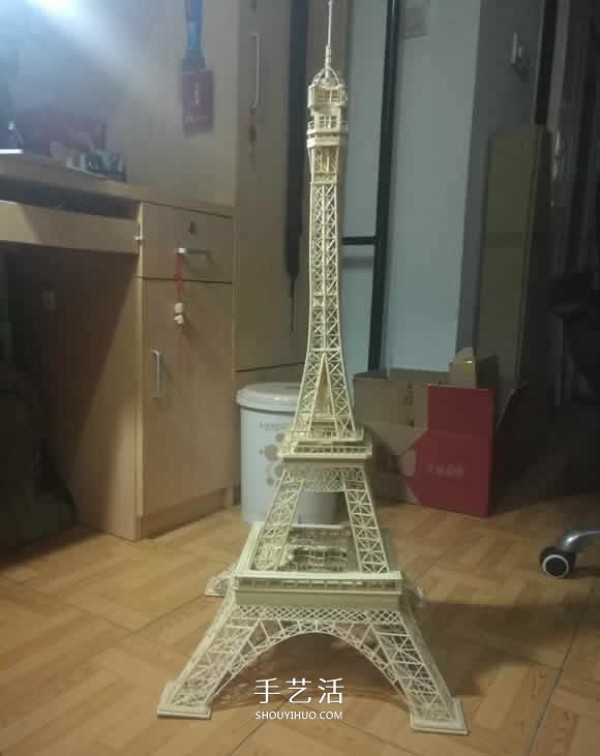

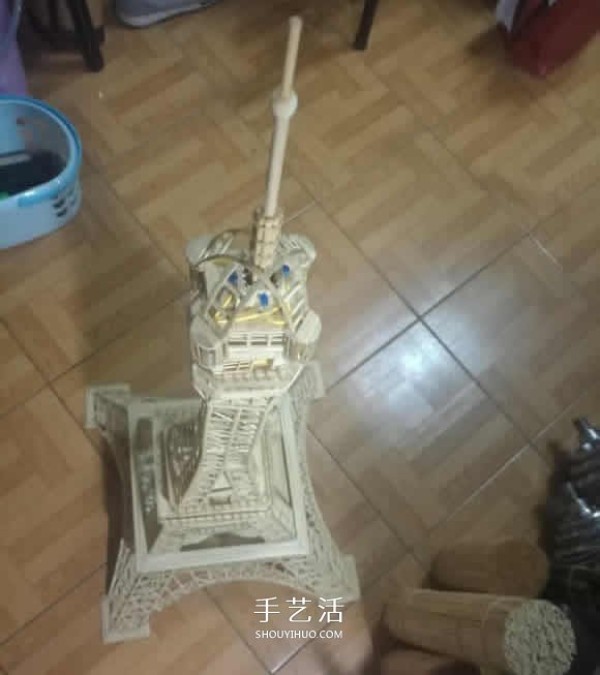

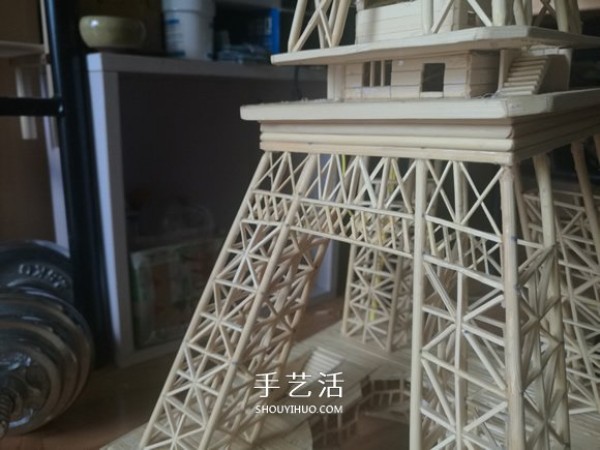

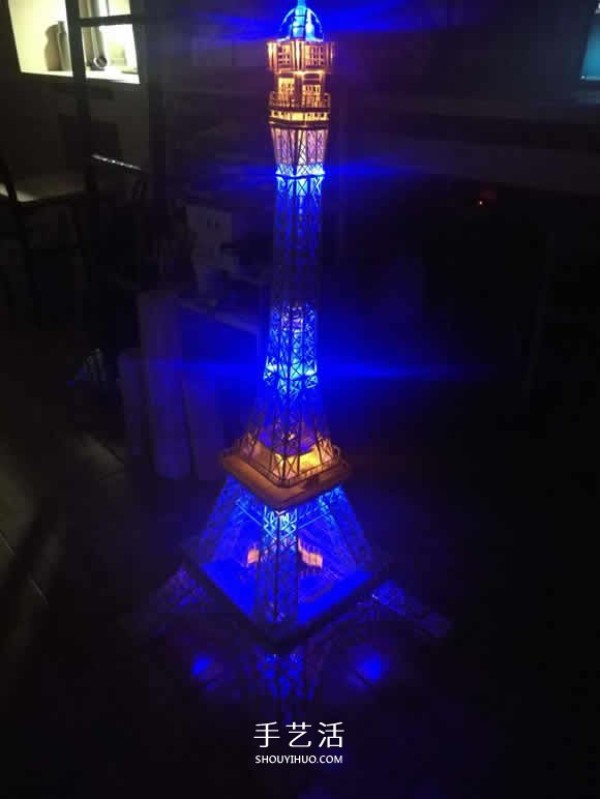

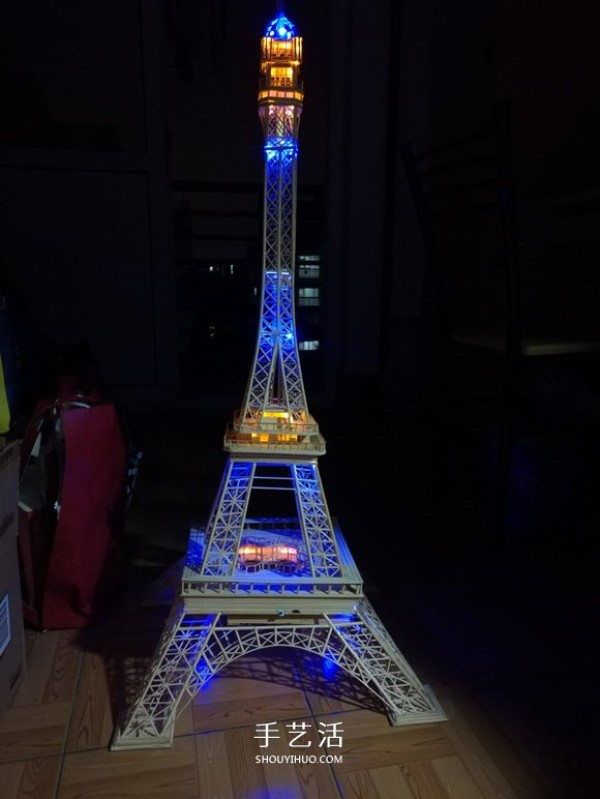

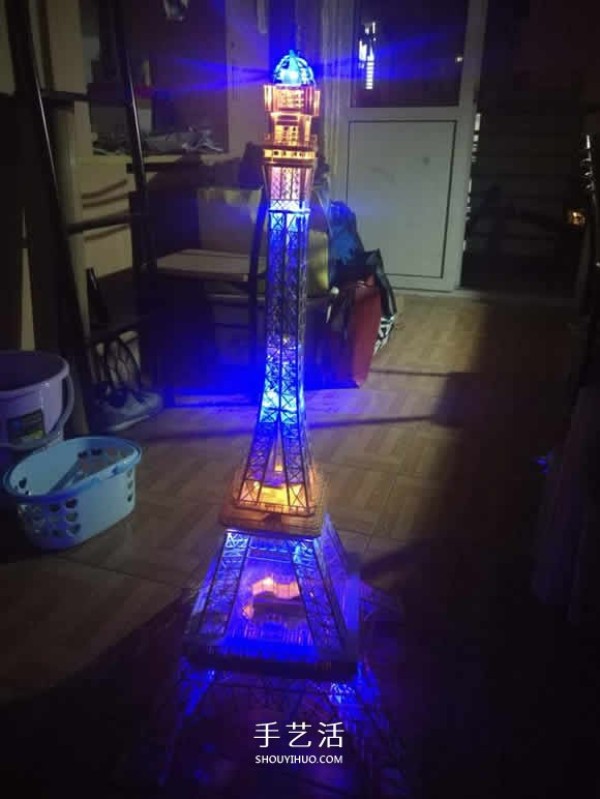

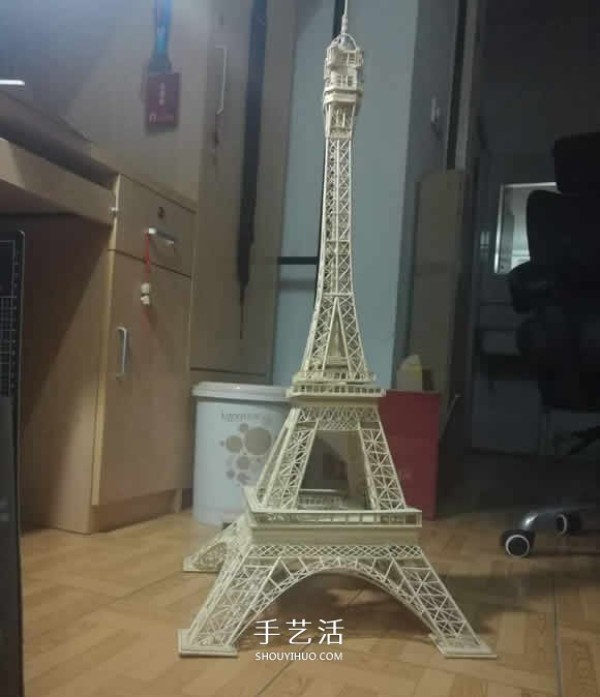

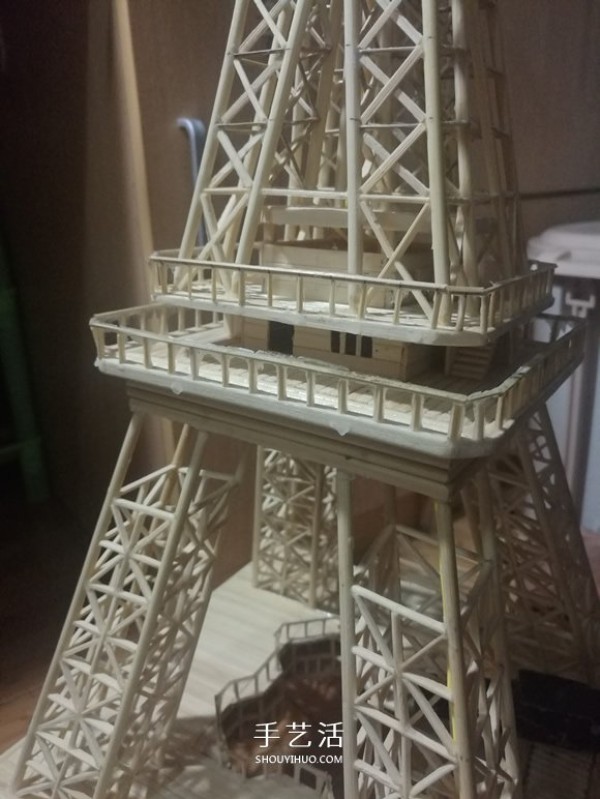

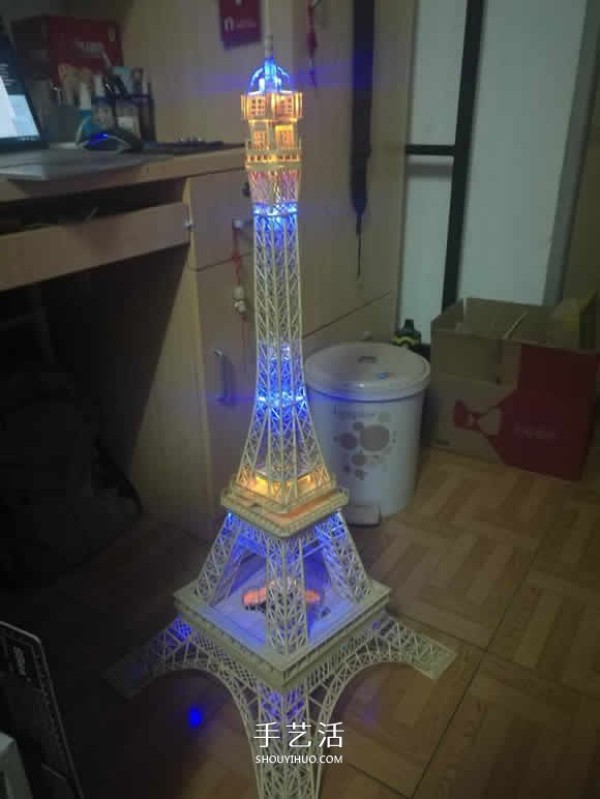

先上几张完成后的作品图：

注：制作过程中有些地方参考了手艺活网作者laoshupi1213的教程 ，在此感谢该作者！，你可以在这个链接中找到该作者的作品！

好了，教程正式开始！

【DAY-01||2017-07-15】制定方案、预算及购买原材料和制备工具

1.方案：

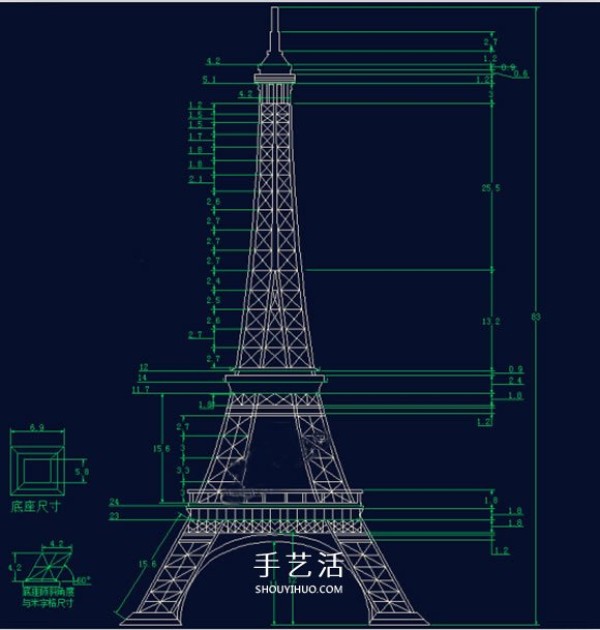

楼主是一个随性的人，往往是想到了就做，没什么详细方案，前期的依据就是一张大概的尺寸图，也买了一个小的埃菲尔铁塔模型，然后参照着前面所说的作者的作品，边做边形成、修改兼完善方案。

2.预算：

预算的话主要是购买工具和竹签，保守估计300 RMB，当然，主要取决于你所购买的工具，楼主因为本是工科男又喜好鼓捣，因此平时有不少小工具，需要购买的不是很多。

3.购买工具：

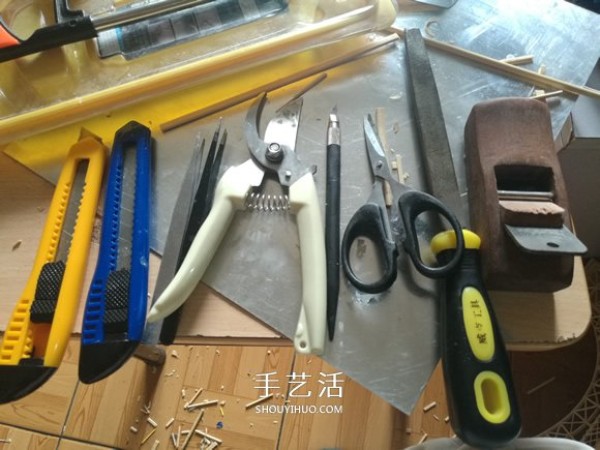

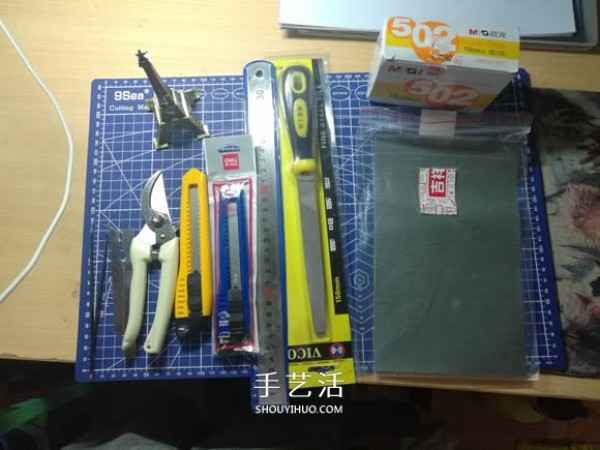

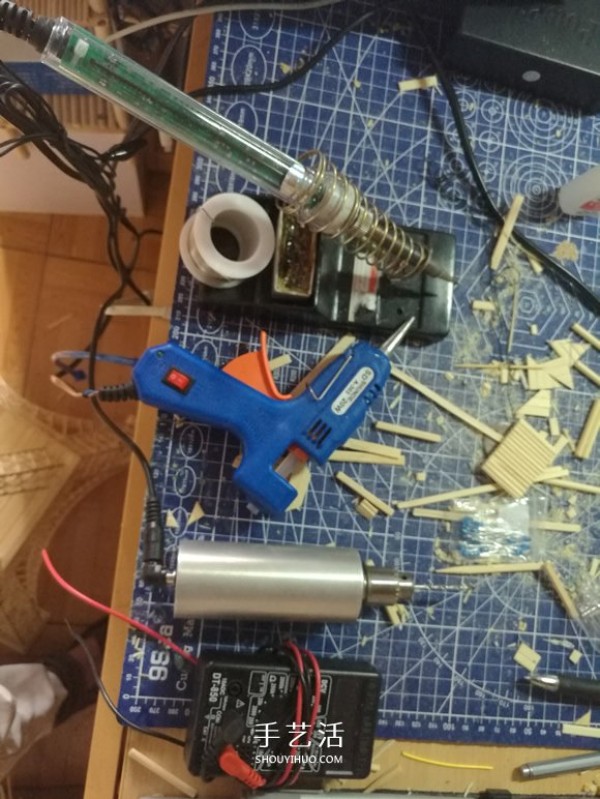

所谓工欲善其事，必先利其器。想要开心玩耍，一套顺手的工具是少不了的，个人使用的工具包括但不限于以下内容：

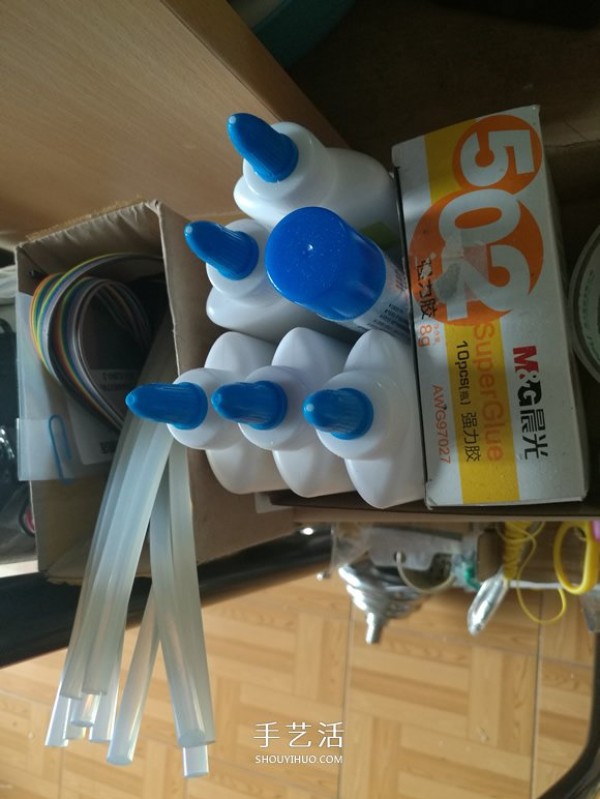

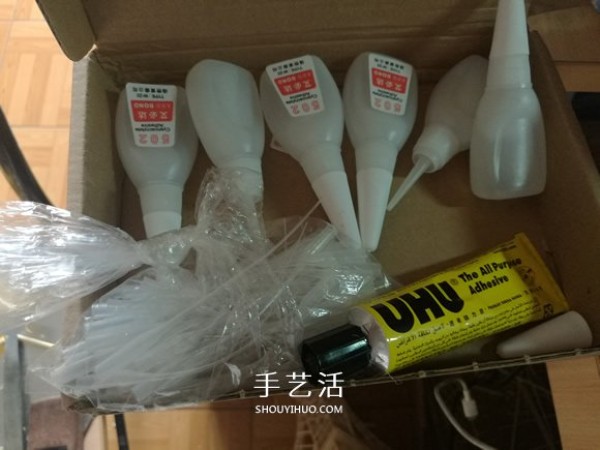

UHU万能胶，约5瓶;502胶水，10瓶;滴胶管若干;白乳胶，一瓶左右

美工刀一把以上(切割竹签利器，必备，也可换用任何可代替的刀具)

镊子一把以上。有些部件非常小，或者粘接位置刁钻，这时一把顺手的镊子必不可少

直尺一把。用来测量长度，必备，也可使用别的可测量设备替代

树枝剪一把。用来剪竹签，这个本可以用刀切，但强烈推荐，高效率的必备工具

笔刀一把

打磨砂纸2--3张。用来打磨不光滑或者不平整的地方。

锉刀。与砂纸相同作用，只不过锉刀能对付更苛刻的条件

小刨子。用来在铺地板时来打磨平整

剪刀一把

?

电焊。如果要安装led灯光系统，需要焊接电路

热熔胶枪。这个跟胶水一个作用，只不过在粘接电路线和led灯时，热熔胶枪用着比胶水顺手

小钻头。可以使电钻也可以是手钻，用来钻孔

万用表一只。可有可无

?

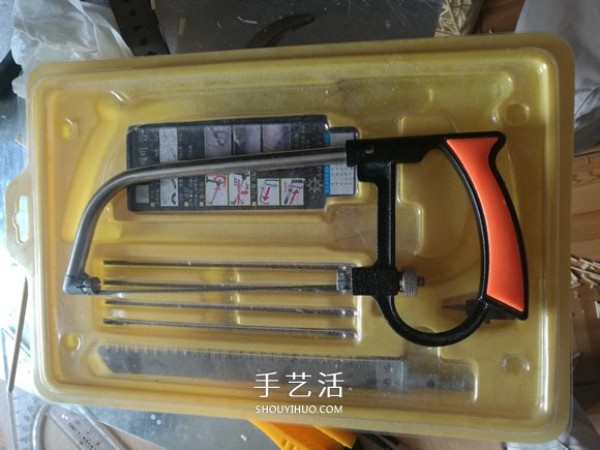

小手锯一把。可无

?

1mm粗的导线约10m

?

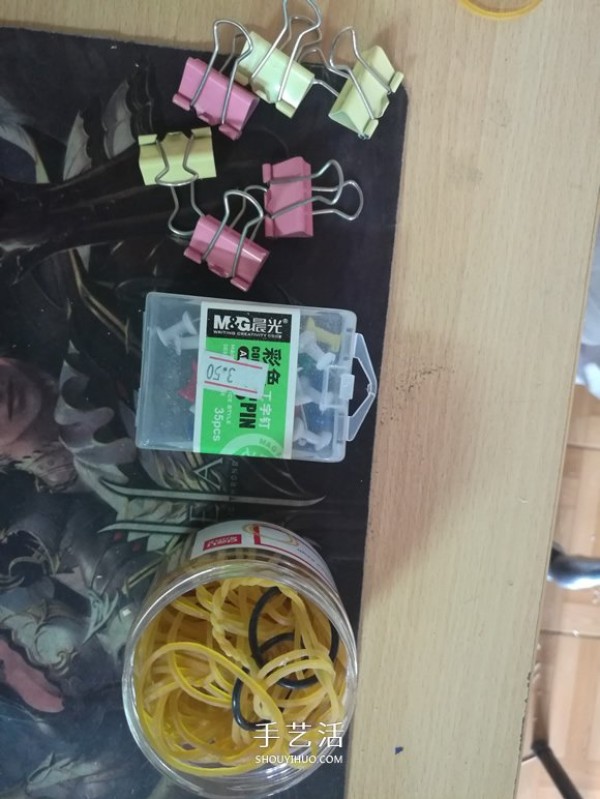

橡皮筋、小夹子、图钉若干

?

A3切割垫一张、埃菲尔塔模型一个

?

4.购买原材料

4mm直径的竹签，500根。实际可能用不了这么多，多的部分作为余量备份。主要用来作为主框架

2.5mm或者2mm直径的竹签500根。用来作为框架细节构建

4mm方形竹签100根。这个其实不是必须的，只是在有的部位使用方形会比较容易粘接一些

5mm宽1mm左右厚度1000mm长度竹片20根。用来构建细节，搭建地板等。

?

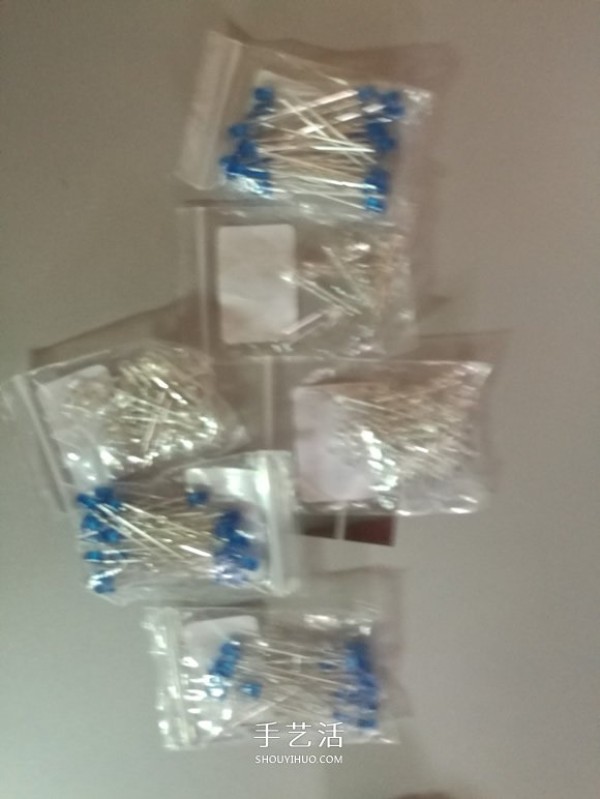

LED灯

3mm白发黄【1.5--2V】50只

3mm蓝发蓝【2.5--3V】100只

?

USB接口一个，作为电源输入端口(如果现成设备里有的话可以从上面拆，比如旧手机等)

充电宝一个，用来供电

以上工具大家按需购买，很多都不是必须的。楼主是因为好多都是自己已经有的恰好又可以用到，因此便罗列了出来！

好了，今天先到这儿,基本上把需要的工具准备完成，还有些需要用到的就在需要时再买！

【DAY-02||2017-07-16】搭建底座

1.制作底脚

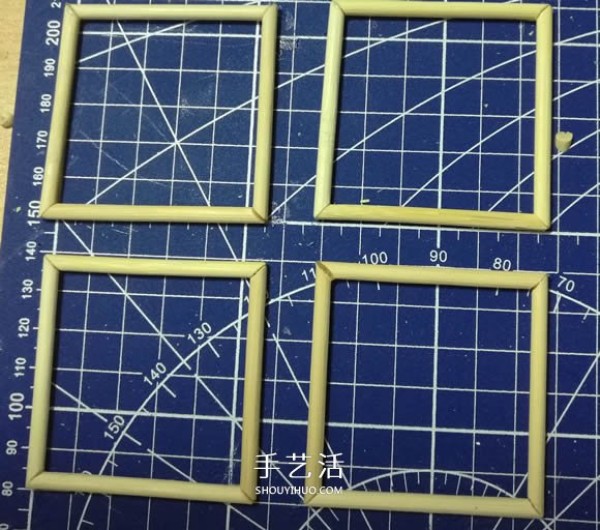

Step 1:制作底脚框

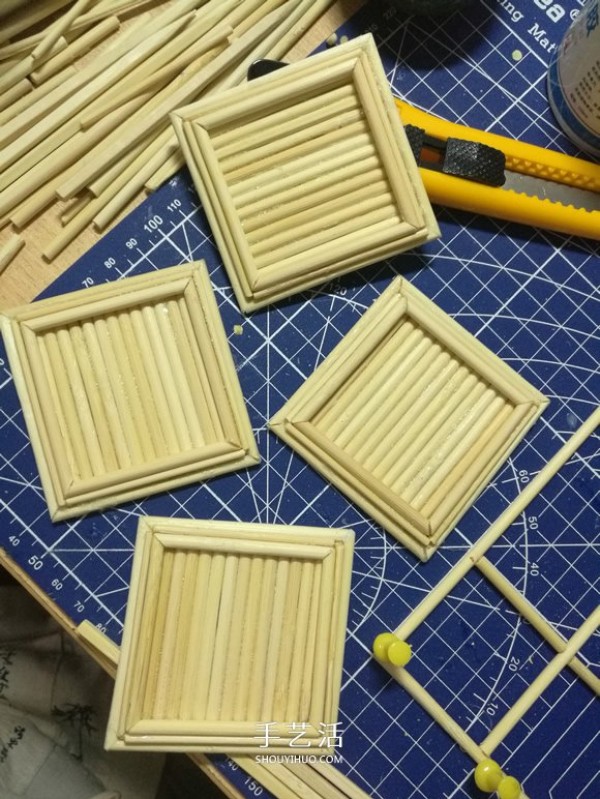

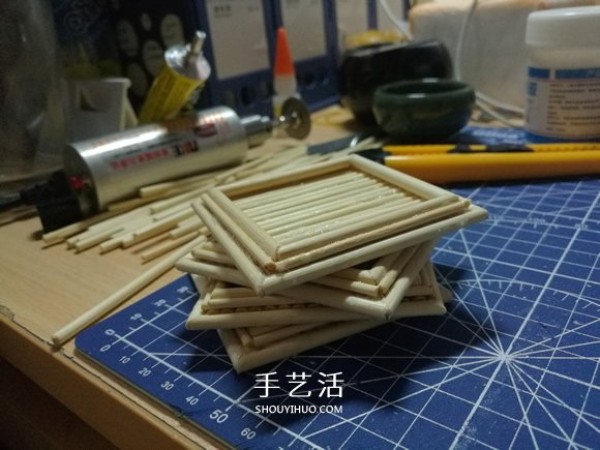

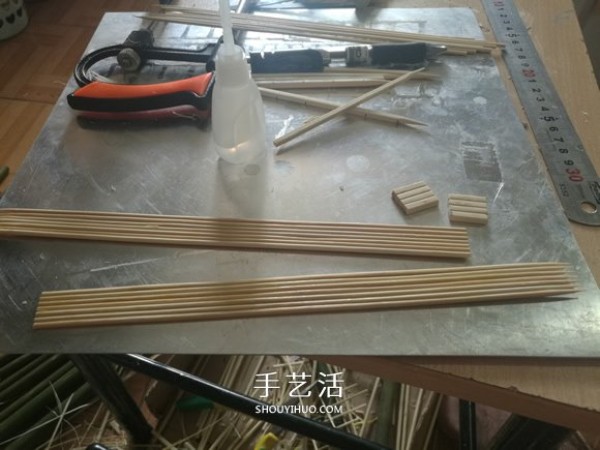

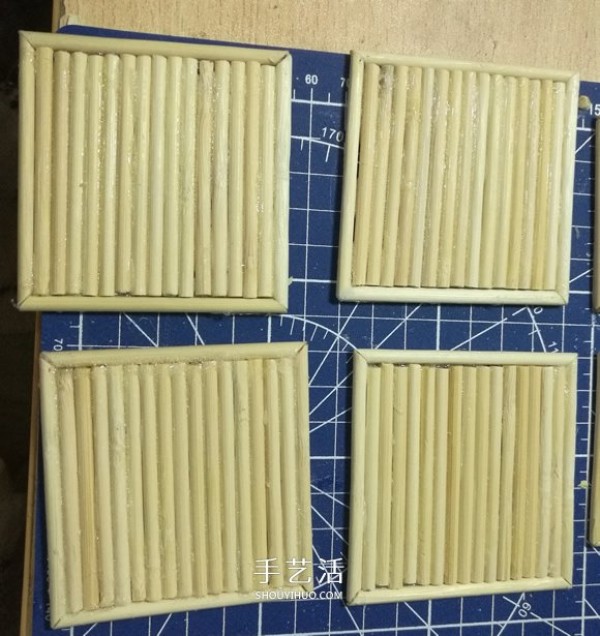

切出长度为69mm、直径4mm的竹签16根，然后切出45°斜角，然后在A3切割垫上照着网格将其按照正方形位置摆放，用胶水粘接，等待其粘接牢固后取下，如下图

Step 2:填充底脚

依旧使用直径4mm的竹签，按照相应长度切割出约15*4根(按照自己的实际情况作调整)然后填充到上面做出的框中，用胶水粘接牢固

Step 3:制作底脚第二层

过程跟前面相同，只是现在切割的尺寸为长度58mm，直径4mm，一共也是16根，然后粘接定型

等胶水基本干后，再把其粘到第一层上

Step 4:使用牙签进行包边

使用牙签或者直径2.5mm的竹签在第一层与第二层的交界处进行包边

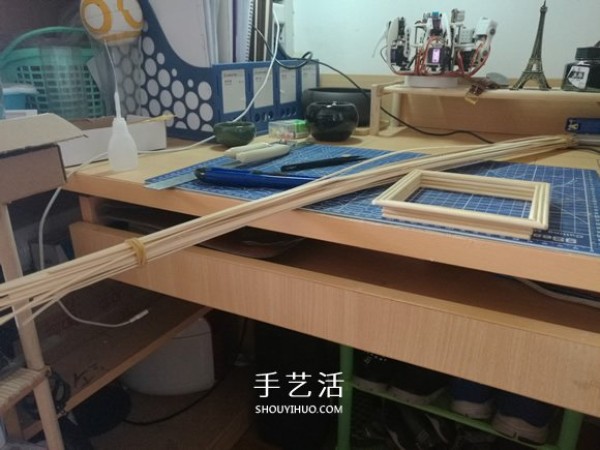

2.制作一层框架

Step 1：制作外框架

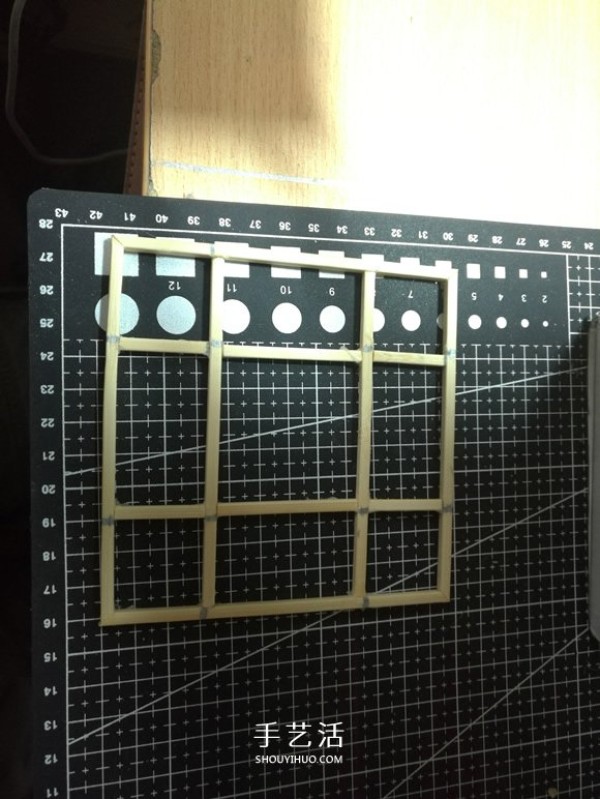

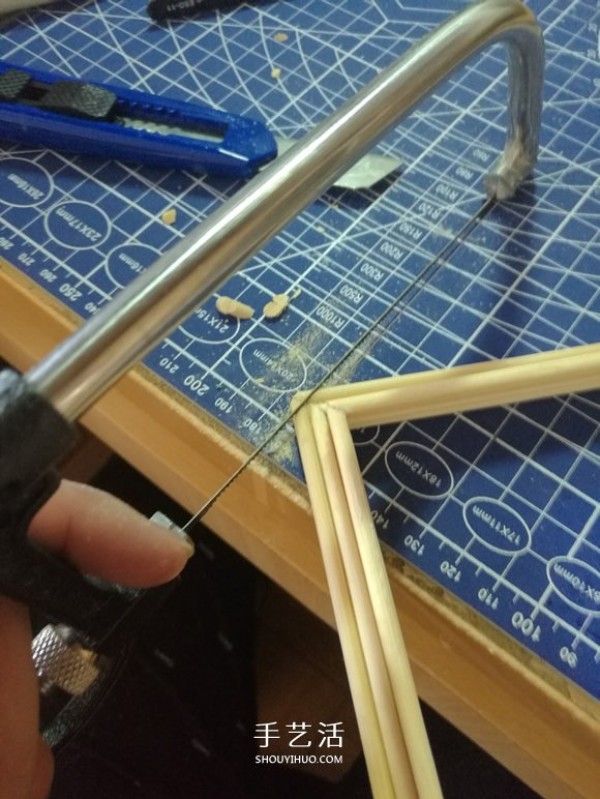

首先使用树枝剪剪出长度为230mm，边长为4mm的方形 (注意：这里最好使用方形竹签，如果实在没有，使用圆形的也可 )竹签4根，切出45度斜角然后在A3切割垫上照着网格粘接，确保粘接时是正方形，然后使用图钉定位，保证粘接位置不偏。

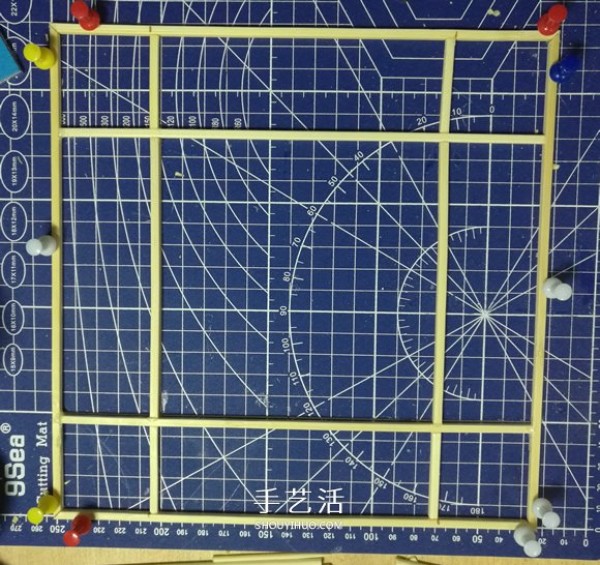

Step 2：制作内框架

待外框架胶水干后，测量出内框架尺寸，然后照着尺寸切出2根相应长度的4mm直径竹签，以距离外框架42mm的标准进行粘接，最后再完善较短部分，等待胶水完全干!

注：上图中四周小正方形长度为42mm！

今天的内容先到这儿，需要等待胶水干！

【DAY-03||2017-07-17】搭建第一层立柱

1.搭建立柱

Step 1：准备材料

首先切割出长度为156mm、直径4mm的竹签一共16根，然后把头部稍微削尖，并使用钻头在前面制作的框架上的粘接对应位置处打孔，不要打穿，只需稍有痕迹能保证竹签固定得住即可

Step 2：底脚定位

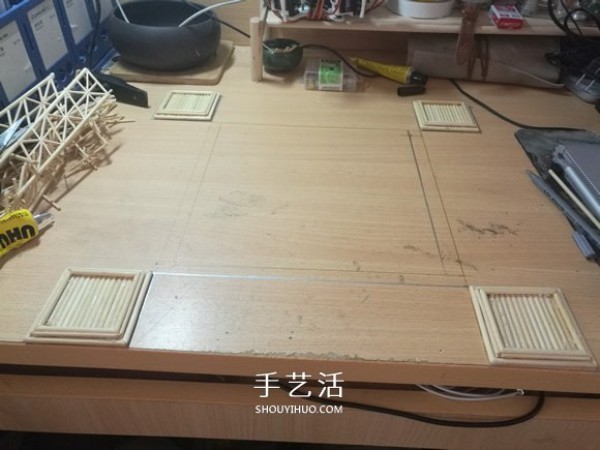

找一个平整的平台，可以是一块木板或者桌面，然后画出一个250mm长度的正方形，把底脚粘上去

注意：底脚要粘接在正方形外围

Step 3：立柱定位粘接

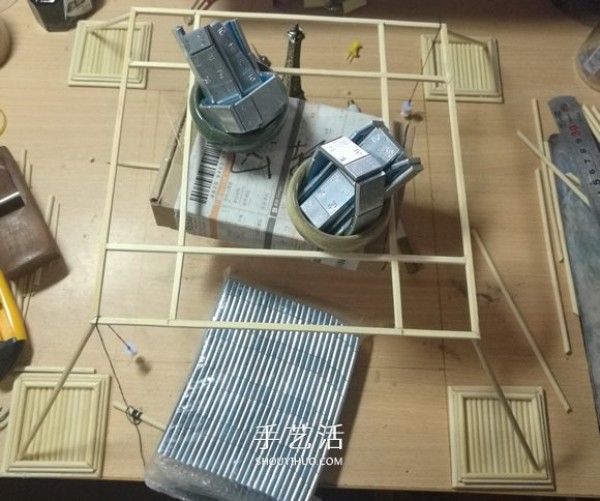

先把外面的四根立柱粘上去，然后使用手边的材料临时制作几个铅锤定位，保证立柱粘接时位置框架的位置正中不偏

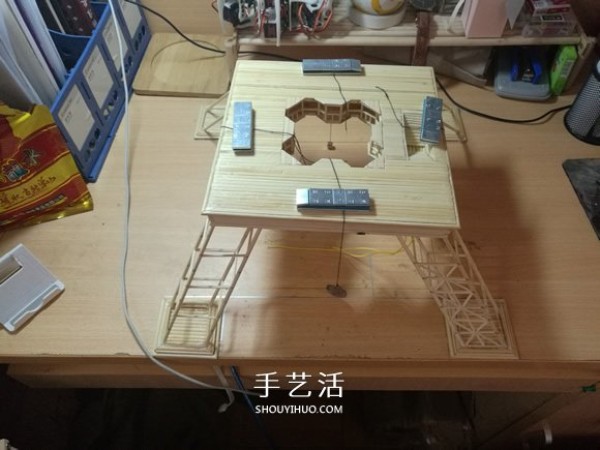

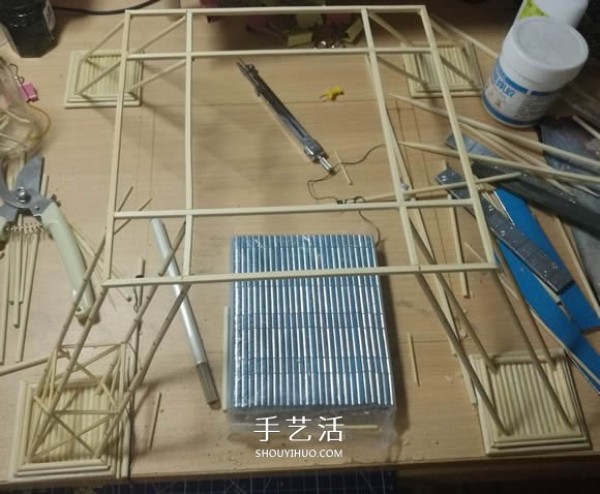

注意：上图中铁块是为了固定框架的位置，垂在两脚的小图钉则是为了定位

Step 4：粘接所有立柱

待上面的框架稍微固定，就可以把其余的立柱都粘接上去

需要等待胶水干定，今天就先到这儿！

【DAY-04||2017-07-18】加厚第一层框架及铺地板

1.加厚第一层框架

Step 1:切割材料

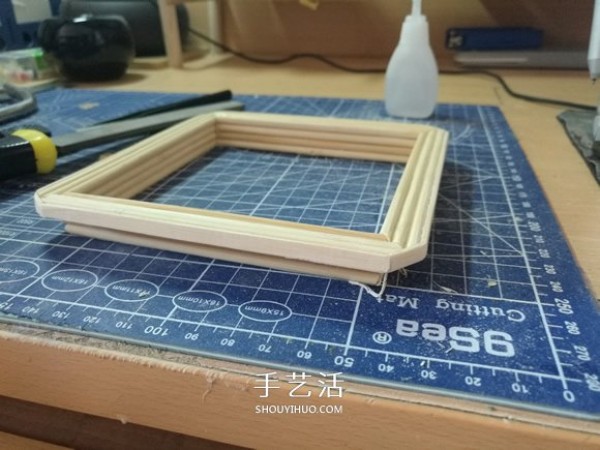

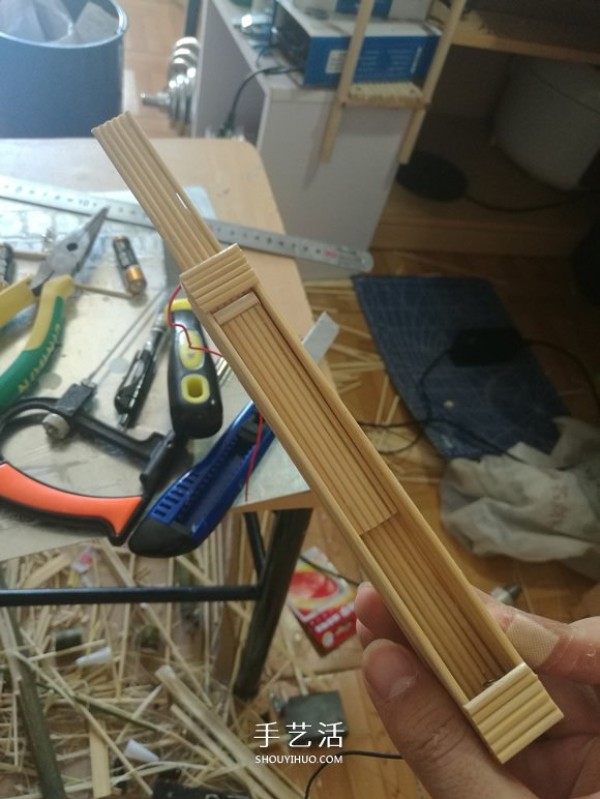

首先剪出长度230mm、边长4mm的方形竹签4*5根(按比例，约需加厚5层)，竹签最好挑选没有竹节且比较直的。长度则根据自己的实际情况做调整

Step 2：逐层粘接

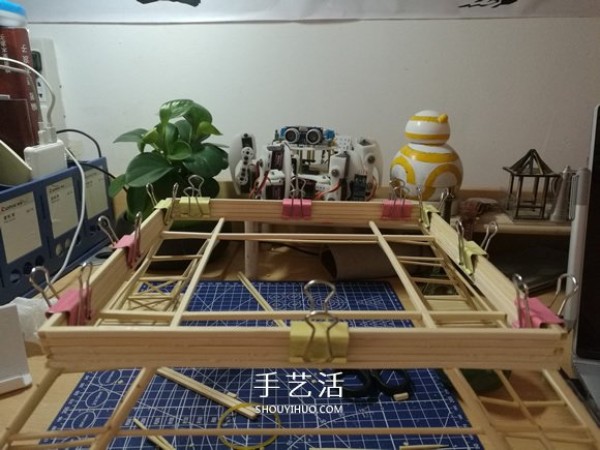

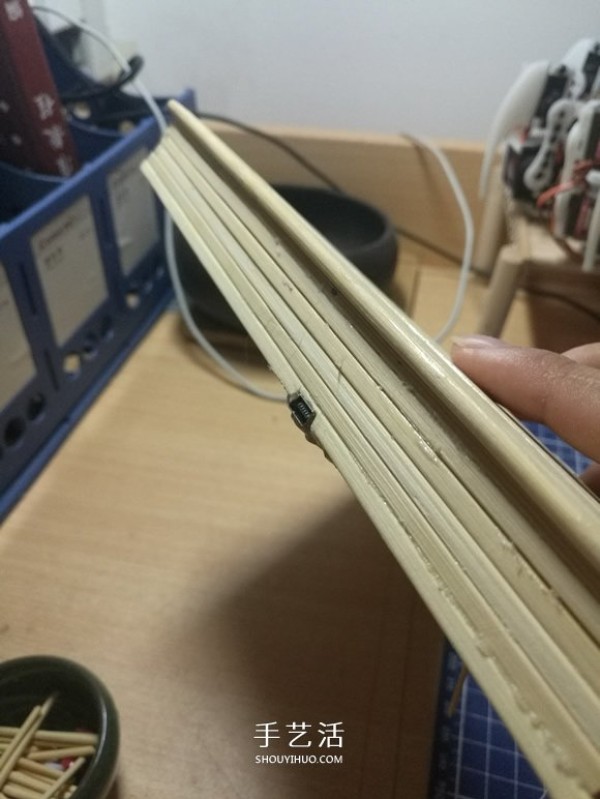

把剪出来的竹签逐层粘接到框架上，每层粘完后使用橡皮筋或者夹子固定，保证粘接牢固，待一层完成后又接着下一层直至完成

注：每层粘接完成都需要较长的等待时间，这时可以开始制作立柱上的米字架，若要开始，则请转到后面的米字架制作内容即可！

2.铺地板

当加厚的框架胶水干后，便可以开始铺地板!

Step 1：切割材料

按照地板框架的长度，剪出4mm直径的竹签约10*4根，长度需要根据自己的情况实际测量一下，竹签的数量也跟自己制作的框架尺寸有关，因此需要根据实际情况作调整

Step 2：铺地板

这里楼主采用了两种方式铺地板，分别说明

Method 1

先把竹签依次粘接起来形成整体一块，等胶水粘接牢固后再粘接到框架上，这是楼主刚开始采用的方法，这种方式操作起来较为简便，但是对框架的尺寸精度要求高

Method 2

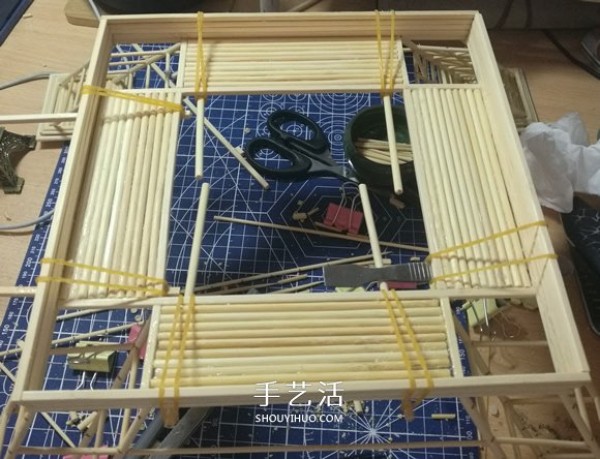

在框架的底部固定一根竹签来作为支架，然后逐一把竹签粘接到框架上，这个方法稍微麻烦一些，操作起来也慢得多，不过效果却是最好的

注：图中的橡皮筋用来固定框架底下的支架，而支架则托起了框架上粘接的竹签

接下来等待地板固定，今天就到这儿！

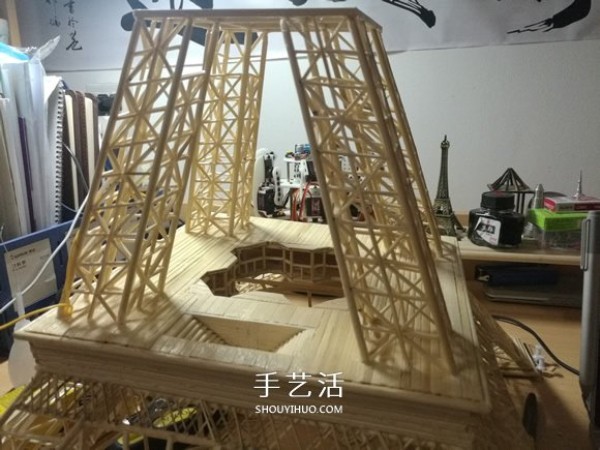

【DAY-05||2017-07-19】制作立柱内米字架（1）及框架外包边

如果说前面的内容需要的是技巧的话，今天的内容便只要一样东西，那便是耐心 ，米字架的制作，越精细越漂亮，也越考验人的耐心，下来就开始吧!

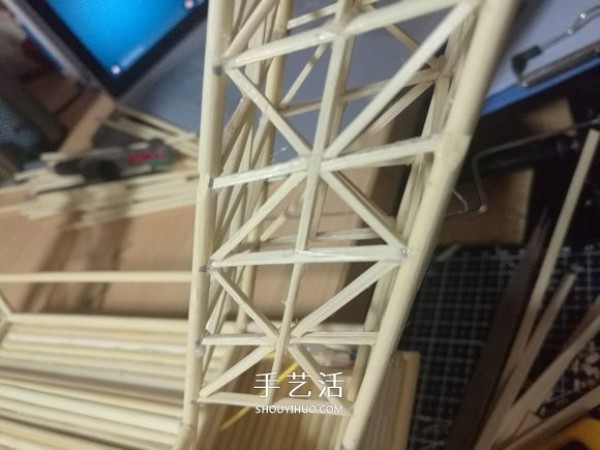

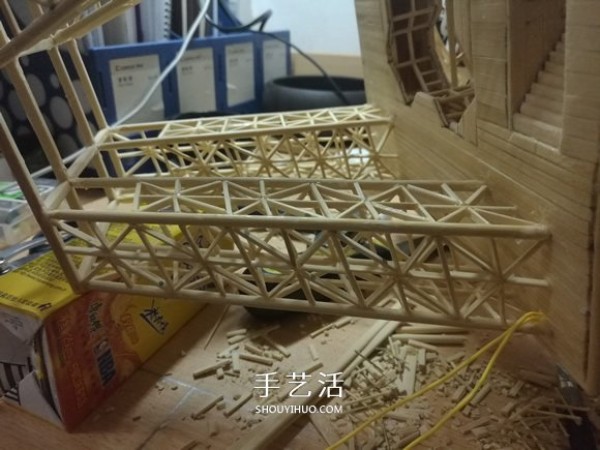

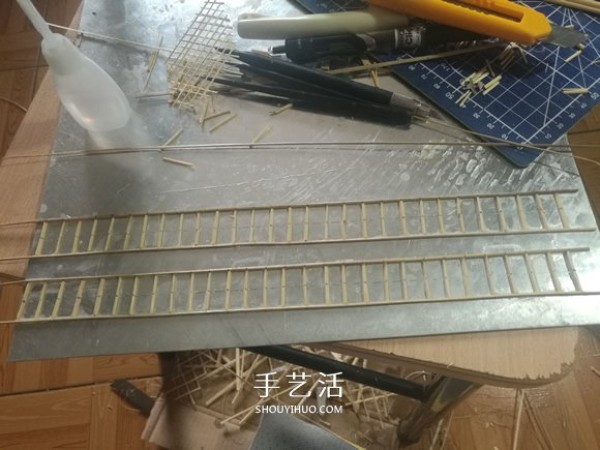

1.制作立柱内米字格

Step 1：制作横梁

按照间隔约42mm在立柱上从下往上做出标记(3个点)，然后照着标记的位置切割出竹约1mm厚、2--3mm宽度的竹片，45°斜角一一粘接，四边都依次处理

Step 2：搭米字

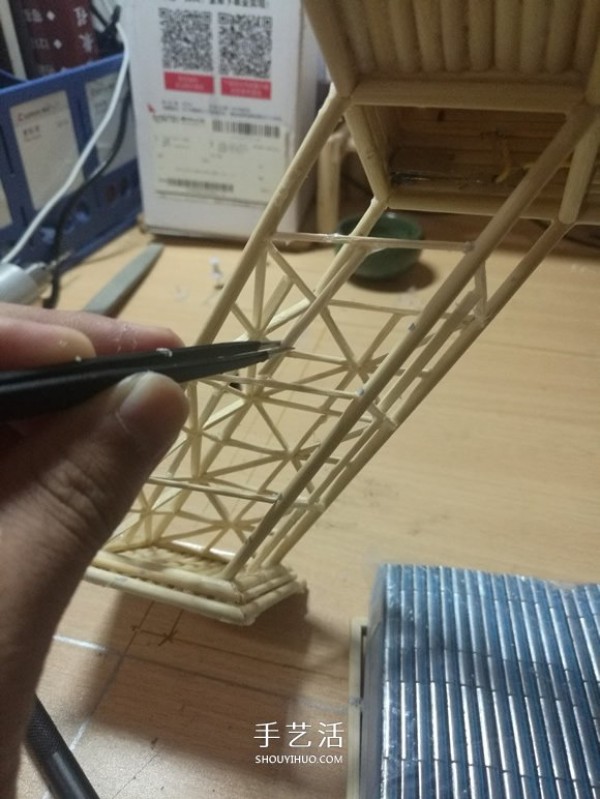

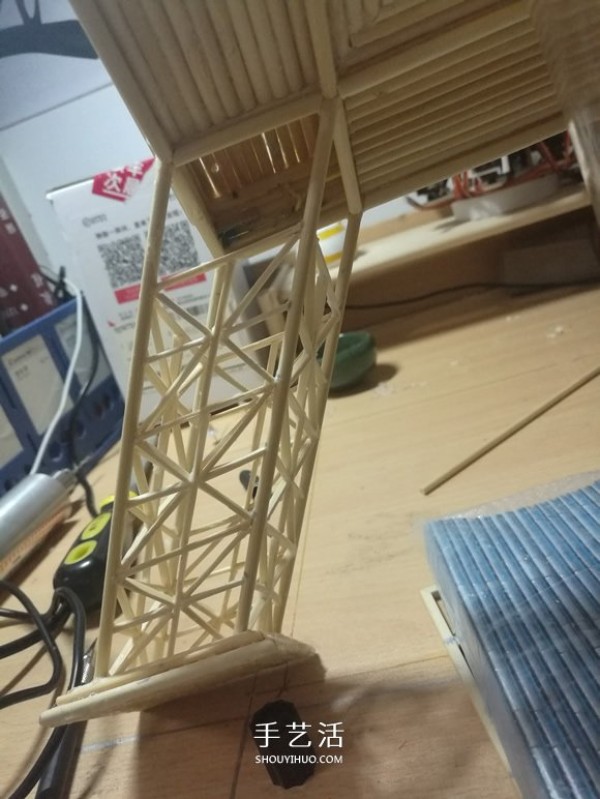

在每根横梁中间都使用如上尺寸的竹签，长度按照实际进行裁切，逐一粘接，直至完成第一根立柱

2.外包边

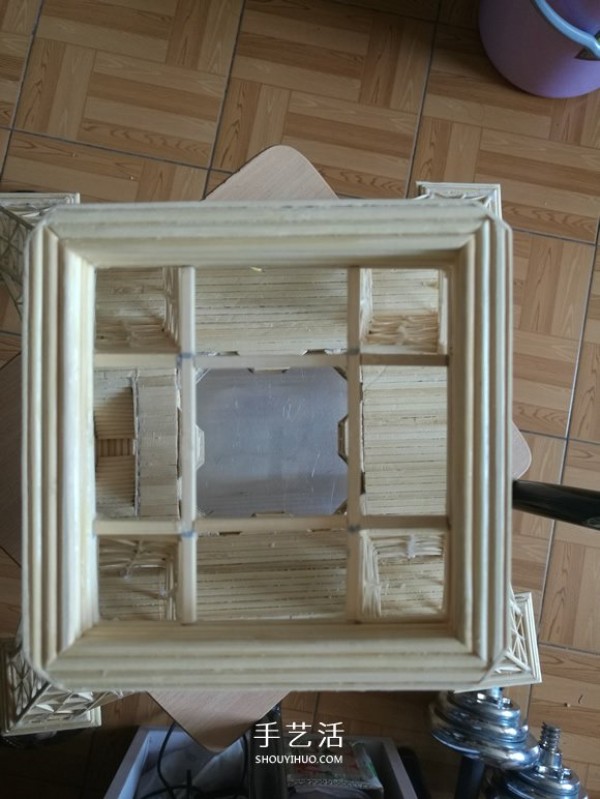

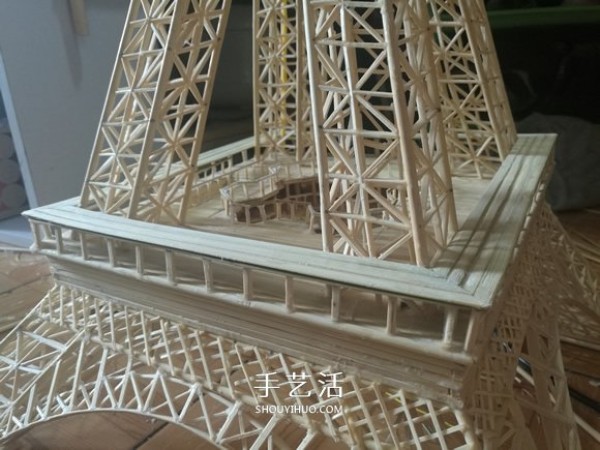

在加厚框架的第五层外面增加一层包边，高度比第五层框架稍高一些。如图

注：此图是后面过程中拍摄的，因而有些内容现在还未讲解，在此大家只需关注外边框即可!

注：完成第一根立柱后如果还有耐心，可以接着完成其余的立柱的米字架

今天做的内容不多，但是楼主已经做得毫无接着做第二根的耐心了，先到这儿！

【DAY-06||2017-07-20】米字架（2）及布置第一层LED灯系统（1）

1.布置LED灯系统

Step 1:电路规划

可行性分析：

充电宝的USB端口提供4.5--5V的直流输出，电流可达1--2A;而一个蓝色的LED灯额定电压约3V，电流约20mA，一个黄色的LED灯额定电压约2V，电流约20mA，这样刚好可以使用1个蓝灯和一个黄灯串联，然后成组与别的组进行并联，且充电宝输出电流可容纳50至100组之多，因此完全可行，同时多组并联可有效减小因故障而导致受影响的LED数目

电路设计

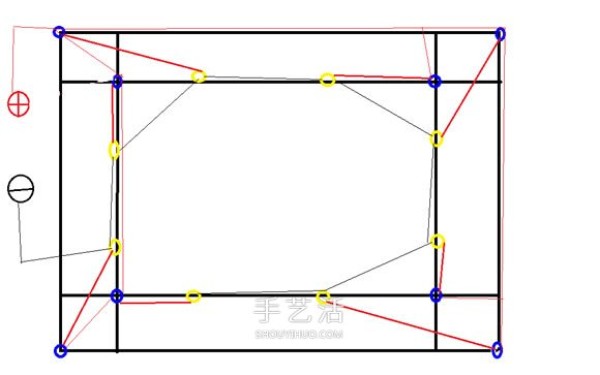

根据前面的分析，再考虑到实际上需要布置的灯源数目，画出电路图示意图如下

注：上图中蓝色圆圈代表蓝色LED，黄色圆圈代表黄色LED，蓝黄之间相连的粗红线代表彼此串联，细红线代表正极线，细黑线代表负极线，图只是作为示意，只要记住连接的逻辑是一黄一蓝串联然后成组并联即可！

Step 2：布线设计

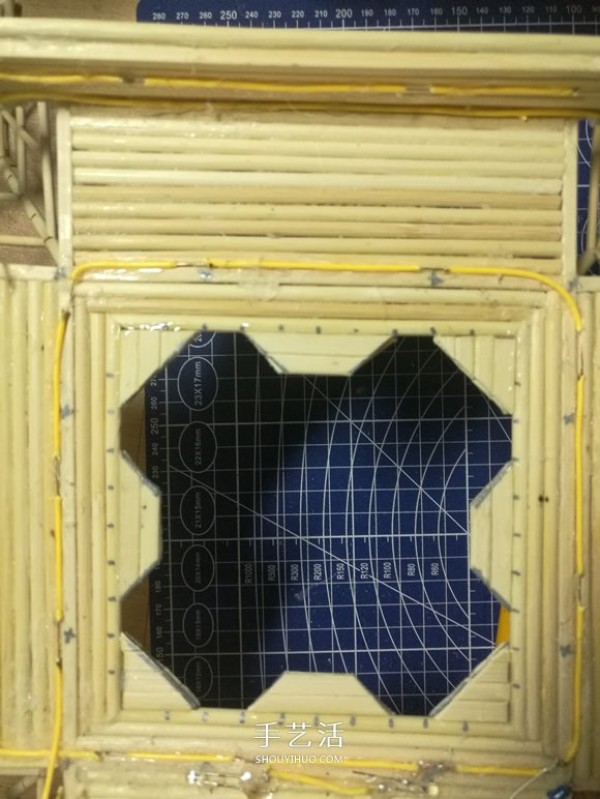

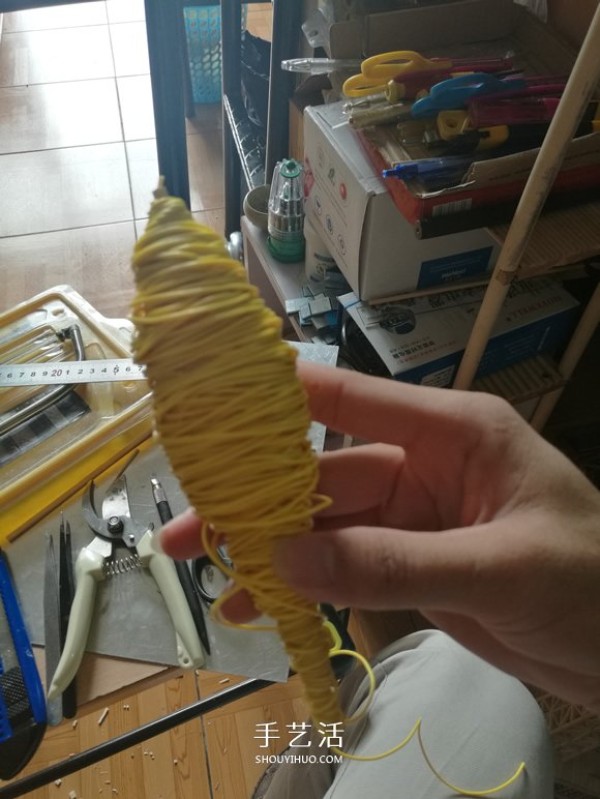

为了使布线看起来简洁不乱还有需要给第二三层的布线留接口，因而布线时直接在黄色灯区域布置一圈负极线，在蓝色灯外围(即框架加厚处)布置一圈正极线，再把内部的黄蓝灯按位置粘接到各自位置

?

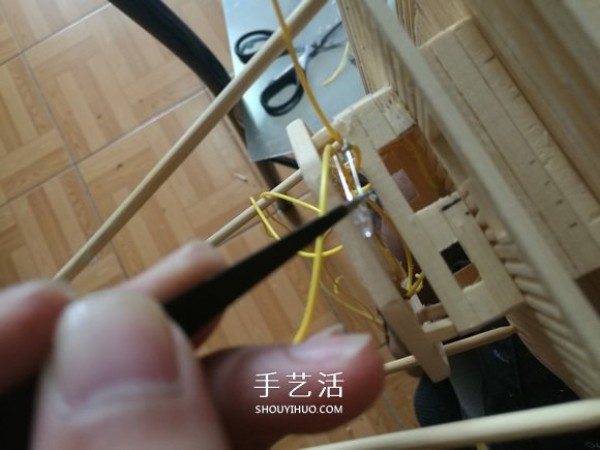

Step 3：焊接电路

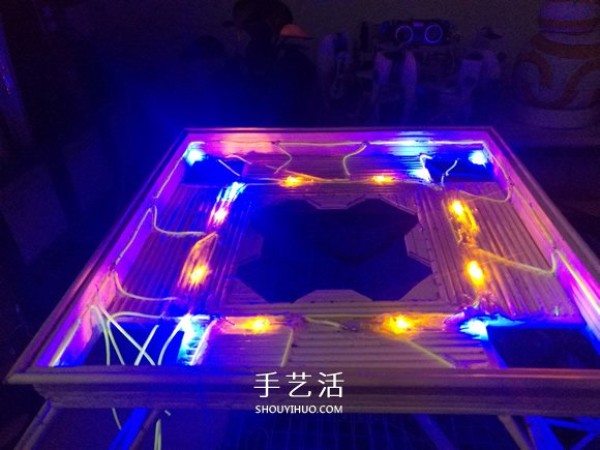

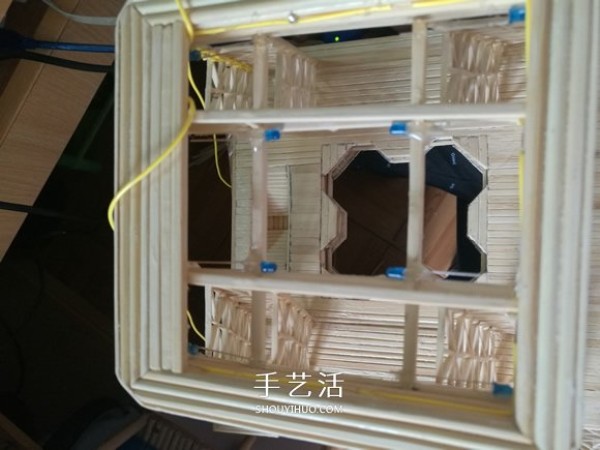

把线焊粘接好后在每个LED的位置使用打火机或者剥线钳拨出接口，然后将黄蓝灯分别焊接上去，焊接好后效果如下：

注意：焊接时切记不要将电焊离LED灯太近，电焊停留的时间也不能过长，否则会烧坏LED灯！

2.制作第二根立柱的米字架

米字格的制作则跟前面一样，只需参照前面来进行就好，楼主之所以把四根立柱的米字格分开来做只是因为一直做重复的东西容易让人厌倦罢了!今天务必把第二根立柱米字格完成!

今天的内容先到这儿！

【DAY-07||2017-07-21】LED灯系统修改

实际上楼主在刚开始设计时采用的方案并非是如昨天所讲述的方案，而是采用多个黄色灯和多个蓝色灯单独串联再并联的方法，但焊接后发现接通不正常，因而重新改方案重新布线焊接了一次，这里多耗费了楼主一个晚上的时间。

PS：楼主白天上班，所有工作都是在晚上做的!

【DAY-08||2017-07-22】米字格（3）及LED灯系统（2）

1.LED灯系统USB接口设计

前面完成了第一层LED灯系统的电路及焊接，现在我们需要把两根正负极线的四个接口通过引出，并且把其中的两根(一根正极线一个负极线)留作第二层的接口，另外两根则作为电源输入端口。

Step 1:准备及改装USB接口

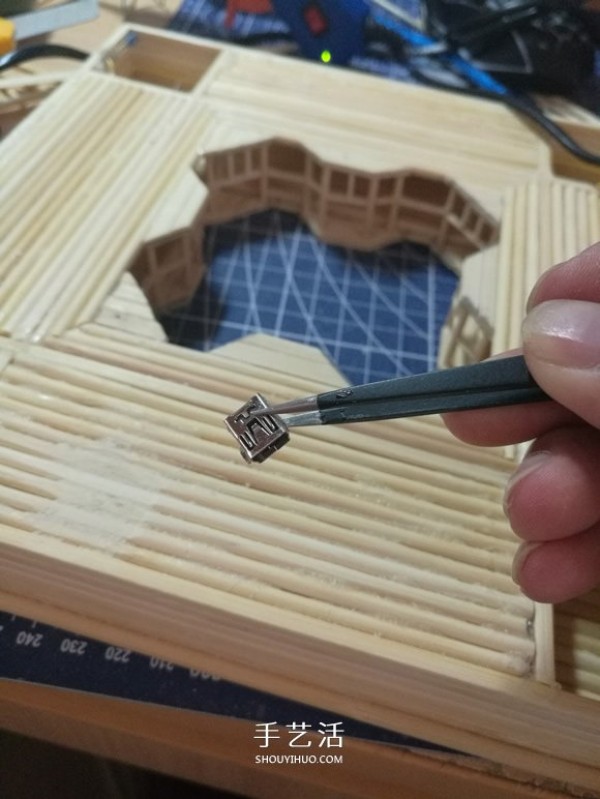

USB接口可以从网上购买，也可以从现有的设备中拆过来，一般来说，旧手机或者别的什么智能设备都会有，楼主是从以前用坏的一块Arduino芯片中拆出来的

注意：拆的过程中要小心，不要破坏USB的引脚！

Step 2：焊接USB端口

拆下来的USB有6个引脚，有两个是用来接通电源的，而其余的则用来传输数据，因此需要找到这两个电源接口。使用万用表找到USB接口的正负极引脚，如果没有万用表也不用担心，下面我会介绍如何不用万用表来找引脚

使用万用表找正负极引脚方法

首先使用充电宝接通USB，然后使用万用表分别测量各引脚的端电压，找到能使电压稳定在约5V的两个引脚即是正负极。

不用万用表如何找到正确的正负极引脚?

首先也要使用充电宝给USB端口供电，然后拿一个正常的LED灯，把LEd灯的正负极分别根USB的各个端口接触，当LED亮时，你即找到了正确的引脚，记下这两个引脚位置，注意：要区分好正负极！

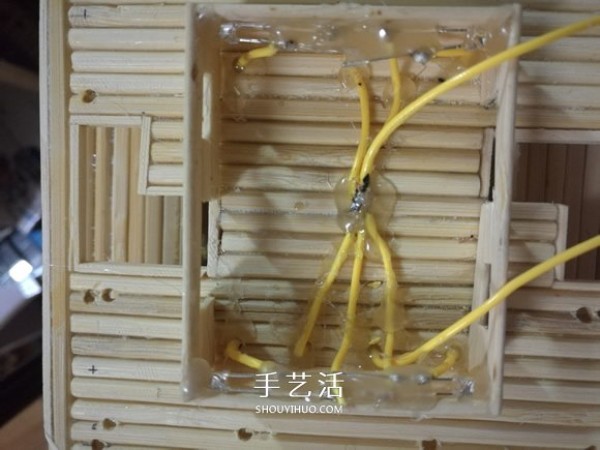

通过上面的方法找到USB的正负引脚后，使用电焊把之前留的两根正负极线焊接到正负引脚上，注意正负不能接反!

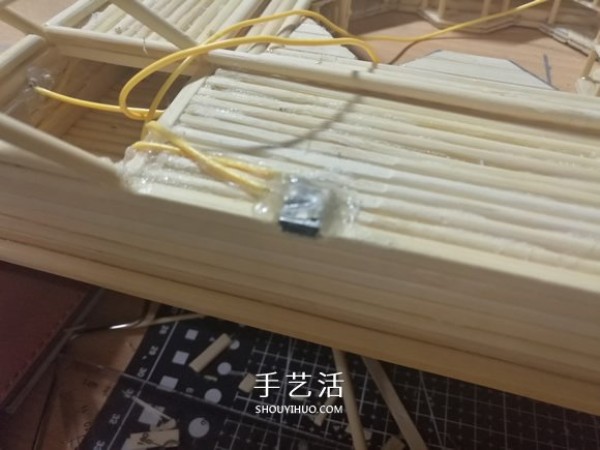

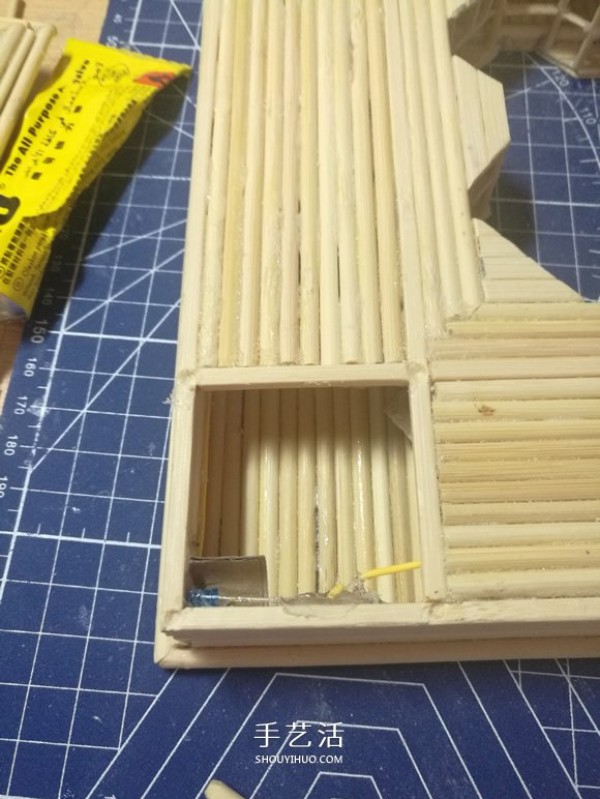

Step 3：固定USB接口

在框架的底下合适位置开一个小槽，把USB接口固定到槽上并且用热熔胶固定(用别的胶水亦可，只是注意不要让胶水进入到USB接口的内部，否则可能导致电路被绝缘而无法接通 ，安装完成后测试一下是否正常

注：这里看起来USB接口位置不太雅观，但放心，后面会在这里增加固定杆，会把大部分位置遮盖掉！。另外，第二张图中大家可能觉得奇怪，因为USB本是位于框架下面的怎么会见不到立柱呢，这是因为楼主到这里时发现立柱当初做得不是很理想，因而把立柱拆下来了想重做一下！这在后面会说到，希望大家一步到位，不要步楼主后尘，实在苦逼！

2.米字格制作

接下来按照前面的做法，把第三根立柱的米字格制作完成，楼主在此不再赘述!

【DAY-09||2017-07-23】米字格（4）及铺第一层地板

1.铺第一层地板

Step 1：填充框架内部

首先，把框架的内部大小填充为约100mm*100mm，楼主这里大约内嵌了3层直径4mm竹签

Step 2：准备竹片

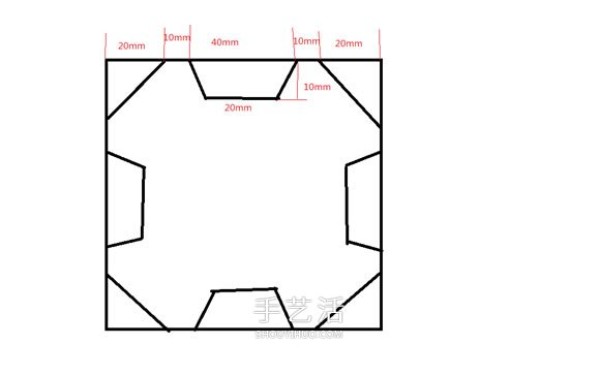

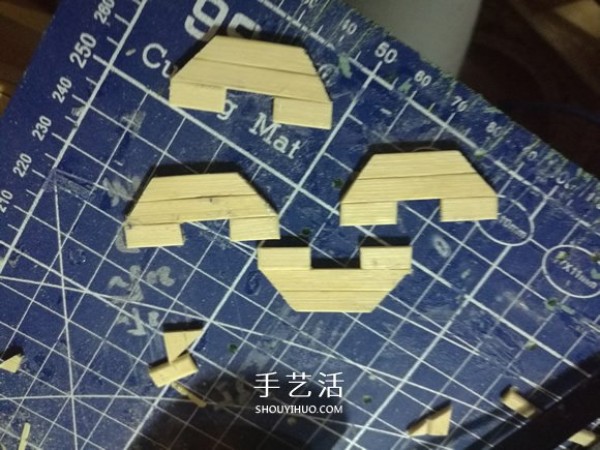

照着如下图纸制作出相应的竹片形状

?

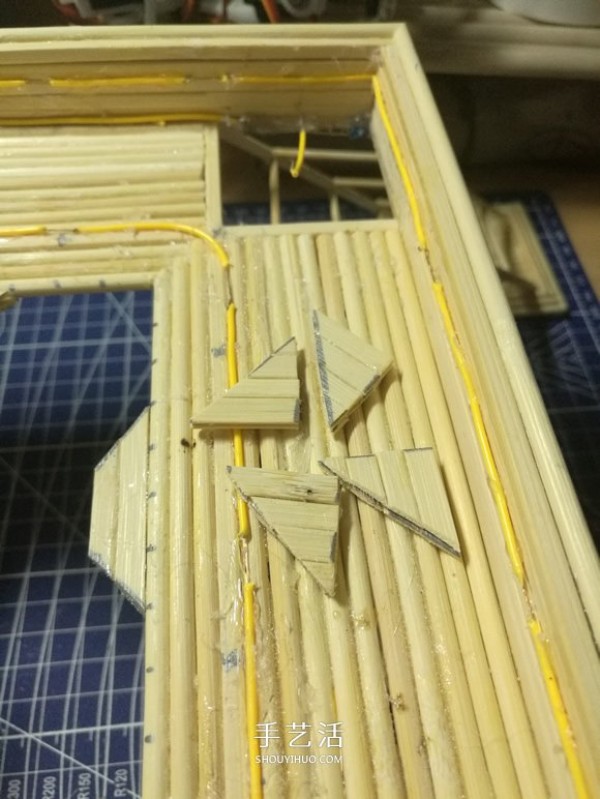

Step 3：粘接竹片

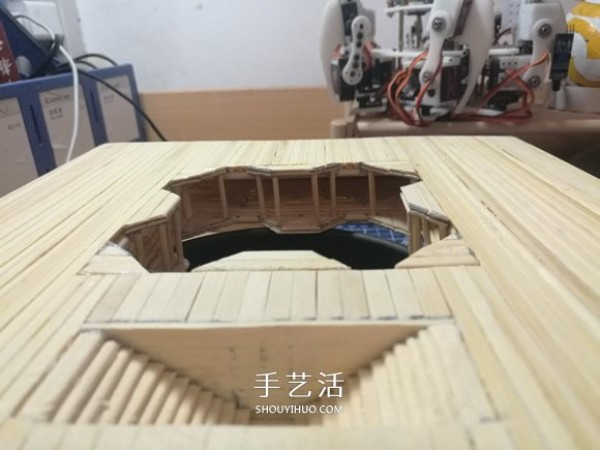

把上面粘接好的竹片粘到内框架的对应位置，如图：

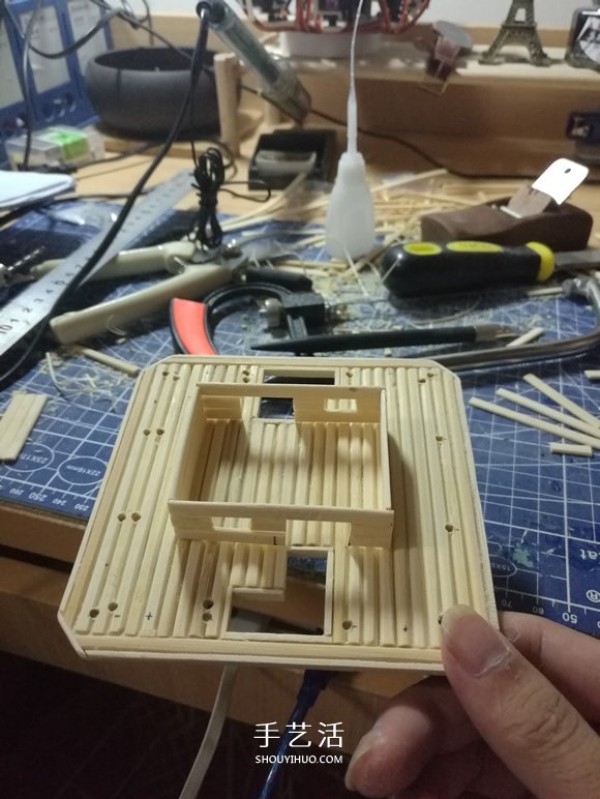

Step 4：搭立柱

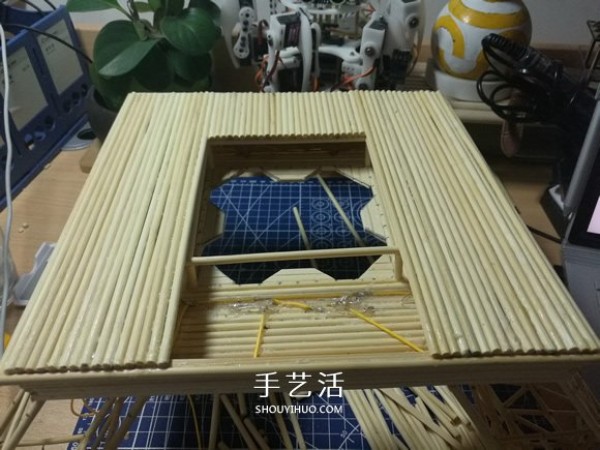

在100mm边框的四个角上分别搭建四根立柱，然后在其上粘接一个正方形圈，用来作为支架，支架搭上后的高度以刚好跟外围加厚的第四层高度相同为宜

Step 5：铺地板

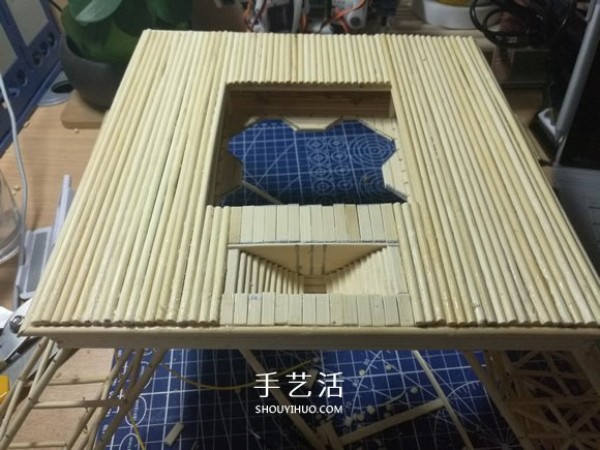

参照下图剪出相应长度的4mm直径的竹签铺上去，使用胶水粘接，注意，这里竹签的告诉可以稍微比包边的一层略高，因为接下来需要进行打磨平整。铺好后等待胶水固定。

2.完成米字格

在等待地板粘接牢固的过程中可以开始完成第四根立柱的米字格!

四根立柱完成后效果如下：

今天的内容先到此！

【DAY-10||2017-07-24】制作第一层楼梯

1.制作楼梯

Step 1：规划楼梯长度，台阶数目

楼梯长度其实没有特定要求，只是看个人喜好罢了。楼主这里选择了在之前铺设的地板基础上两边各加三根横梁为准，这样楼梯长大概在70--80mm，宽度的话取了20mm;台阶数则依照你的斜度、台阶距离等来决定

Step 2：准备材料、切割粘接

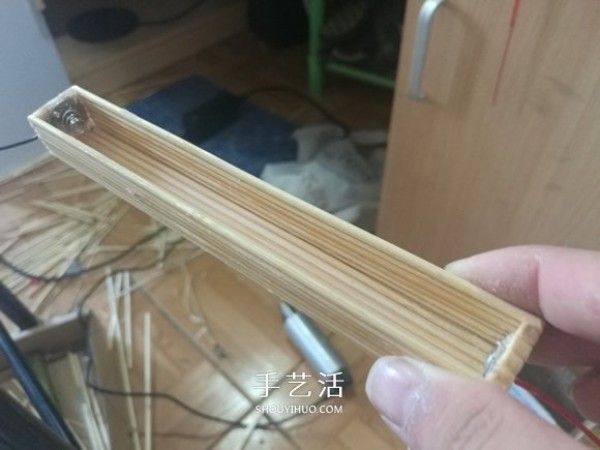

考虑好楼梯的具体参数以后，就开始制作，首先按照自己的尺寸粘接出楼梯两边的两块挡板，接着切割出相应长度的台阶粘接上去，等待胶水固定后把楼梯放入框架内再用胶水固定

Step 3：填充空隙完善细节

把空余的部分使用竹片填完整，使用胶水粘接牢固，完成后如下

注：今天的内容很少，但是楼梯只做起来着实不便，大家要耐心

【DAY-11||2017-07-25】打磨地板

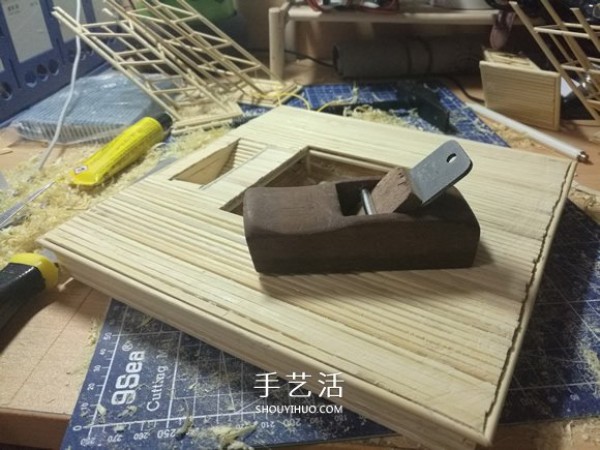

1.打磨地板

使用小刨子把地板打磨平整，打磨过程中注意用力不要太大，否则会导致底脚变形甚至破坏，楼主就是因为用力太大导致底脚变形严重，因而拆了底脚重新粘接了一次。

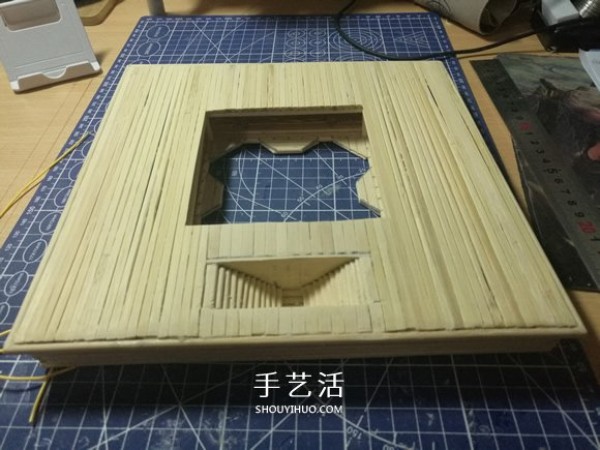

调整好小刨子的刀片深度，慢慢打磨地板，这个过程比较有难度，大家要有耐心些，打磨标准以地板基本与外包边齐平为准

今天的内容有些难度，大家需要耐心些慢慢完成！

【DAY-12||2017-07-26】制作第一层内走廊

1.制作走廊顶部支架

Step 1：准备支架

参照着底部支架的图纸，制作出相应形状的支架

Step 2：粘接支架

把制作好的支架粘接到地板的内框相应位置，等待胶水粘牢。

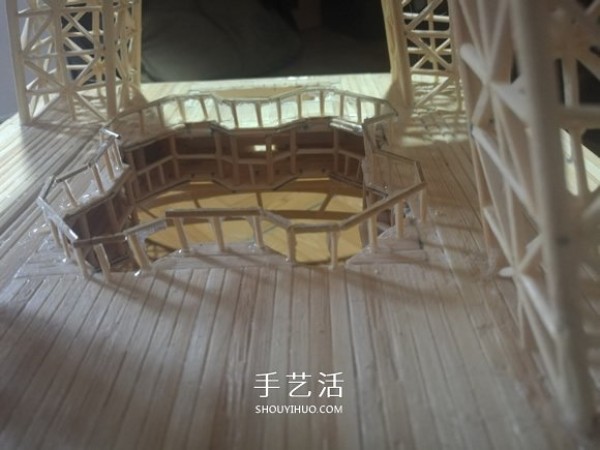

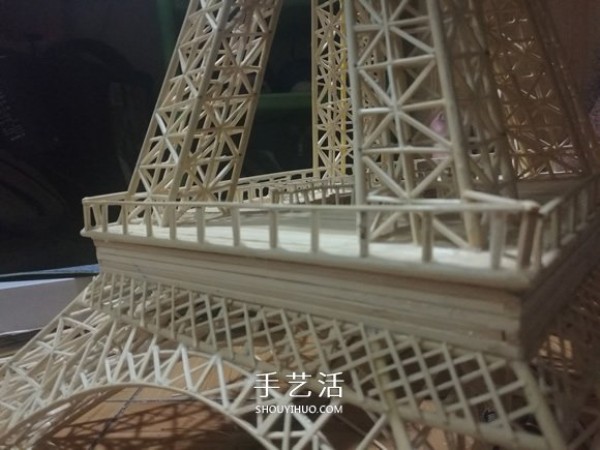

2.制作走廊护栏

Step 1：搭护栏立柱

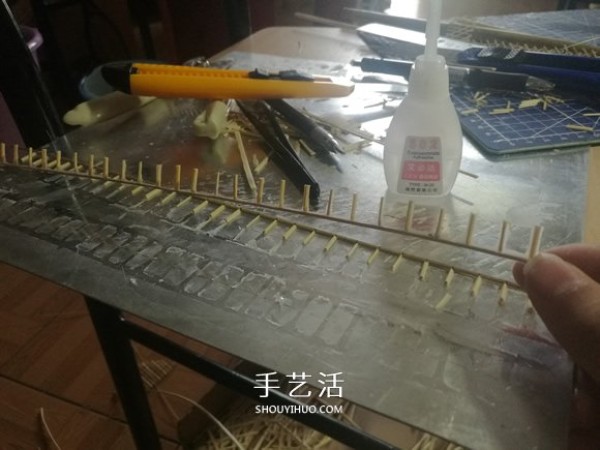

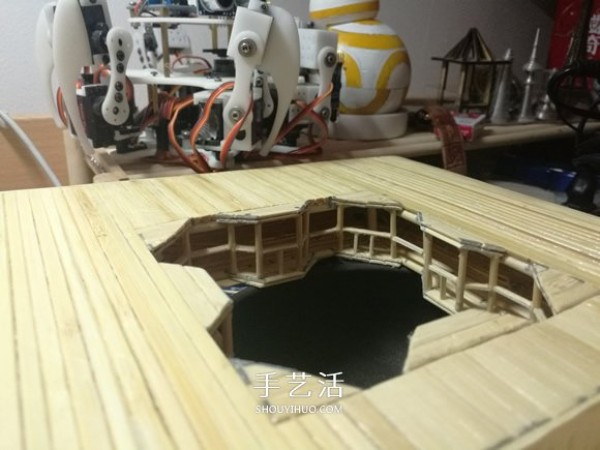

如图剪出相应长度的直径2.5mm竹签或者竹片按图示位置粘接上去，因为空间比较狭小，粘接的时候不甚方便，需要些耐心!

?

Step 2：完善细节

搭好立柱后，接着粘接横栏及中间的小立柱

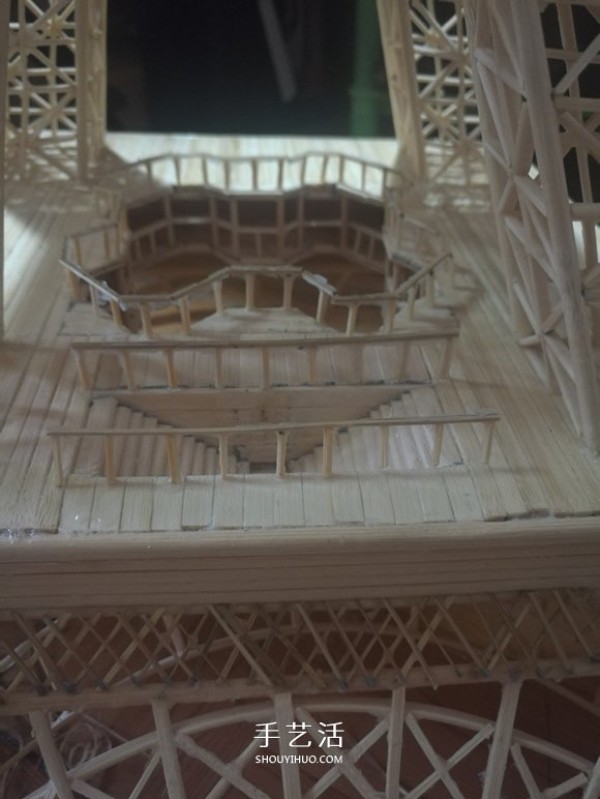

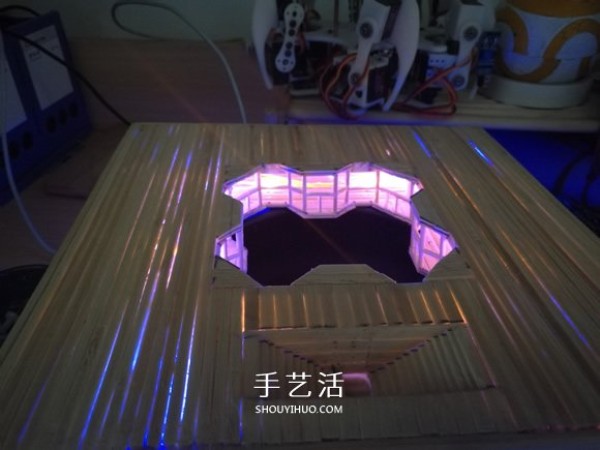

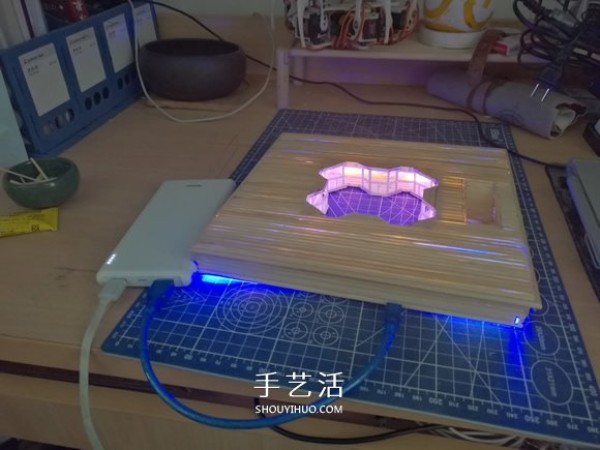

完成后可以打开LED灯看看效果，发现地板中间有漏光，需要修补一下

3.修补地板空隙

使用木胶在地板上均匀涂抹一层，缝隙比较大的地方可多涂一些，等待木胶干后再看看效果

木胶干后的效果：

注：如果木胶干后效果还是不好则可以再涂抹几次！

今天就到这儿！

【DAY-13||2017-07-27】加遮光罩及粘接底脚

1.加遮光罩

观察前面灯光的演示效果，发现尽管已经对缝隙进行了填补，但灯光仍旧会透过，因此这里考虑加入遮光板

加遮光板

使用硬纸壳剪出相应的大小，然后使用502粘到LED灯上，作为遮光板

2.粘接底脚

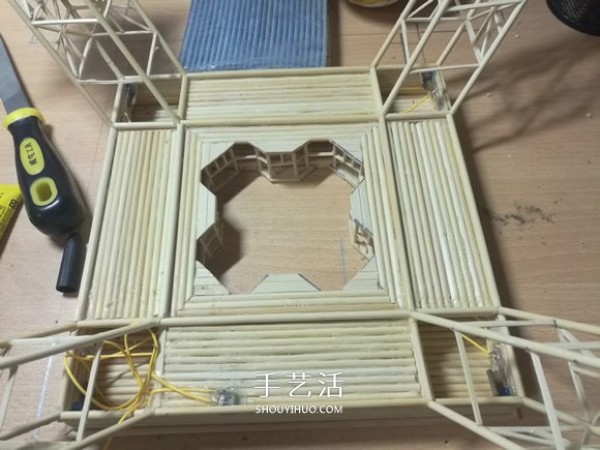

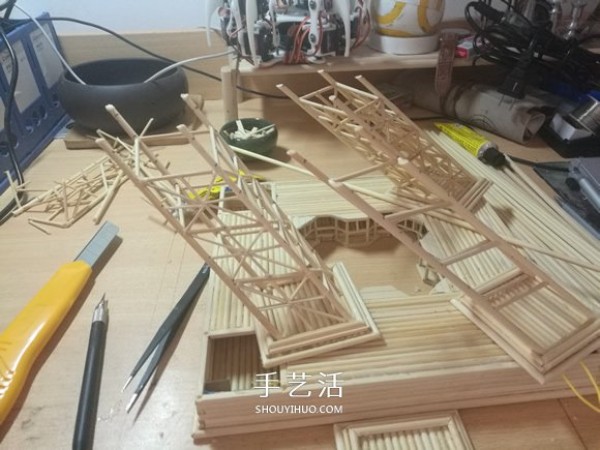

在遮光罩加好后，基本上第一层的平台部分就OK了，接下来把之前拆下来的底脚粘上去

Step 1:粘接时使用原先的定位方法定位，等待胶水干后又继续操作

Step 2:增加固定栏

在16个底脚支架位置使用横梁定位，以增加其稳定性

今天的内容就到这儿！

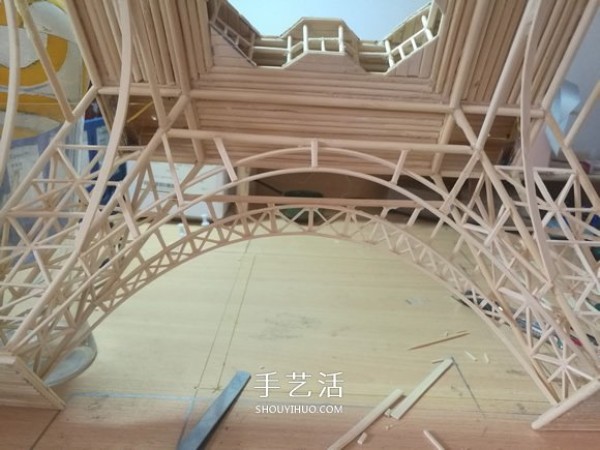

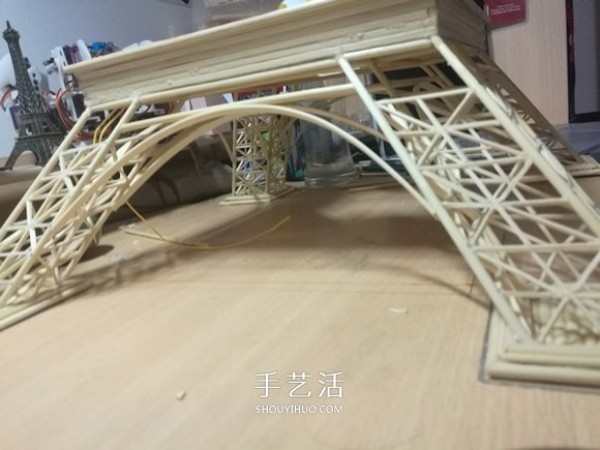

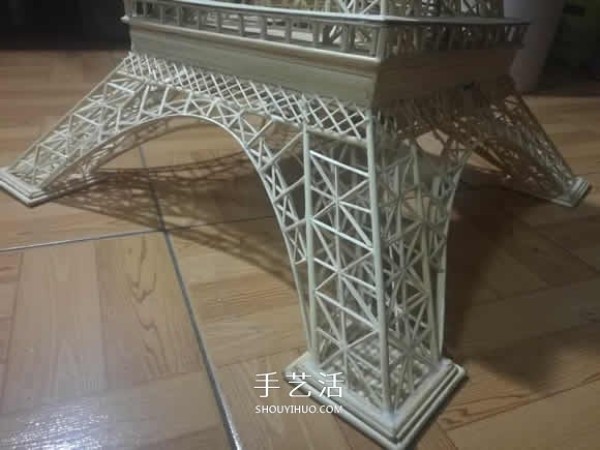

【DAY-14||2017-07-28】制作底部拱门（1）

1.制作底部拱门（1）

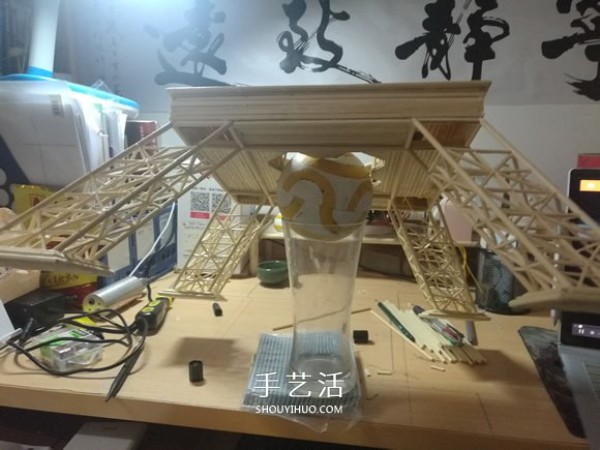

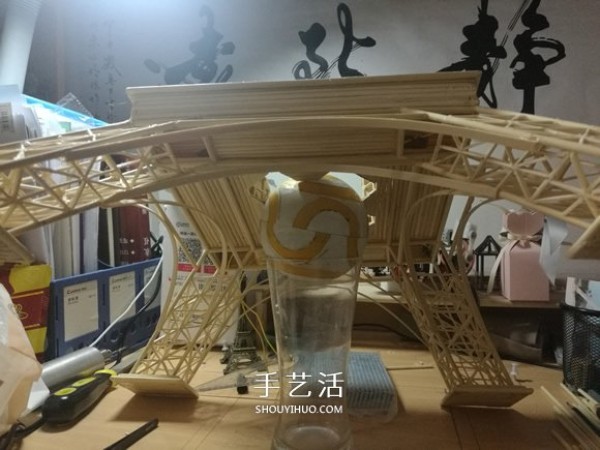

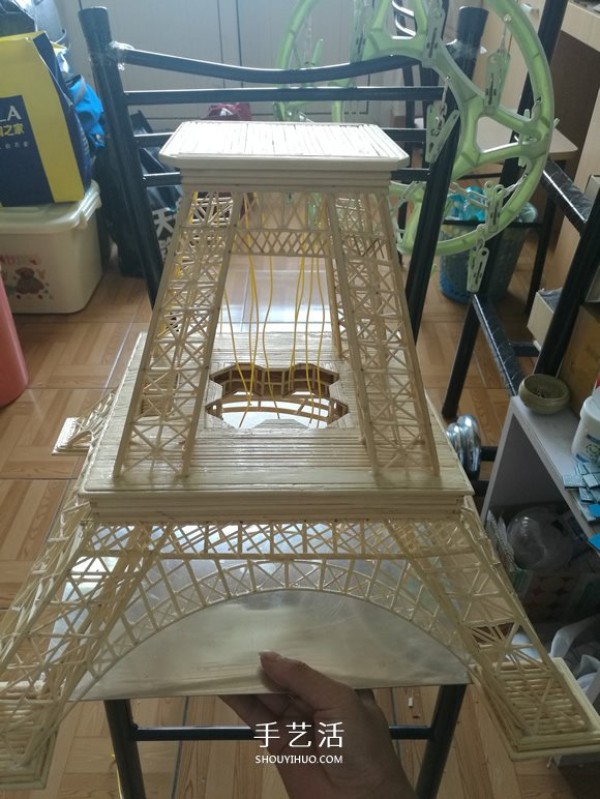

底部的弧门在制作时要注意先把底脚粘接在桌面上，否则弯曲的竹片会把底脚撑开!

今天先完成两个拱门的制作!

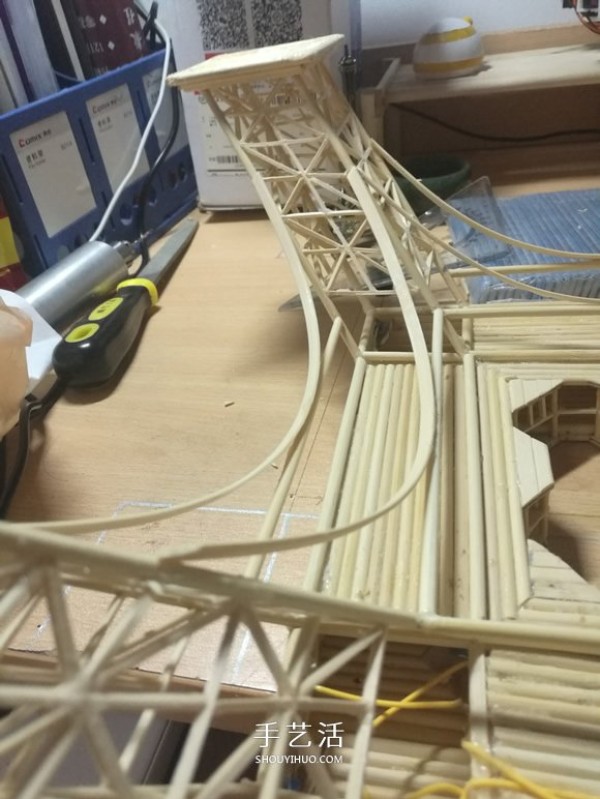

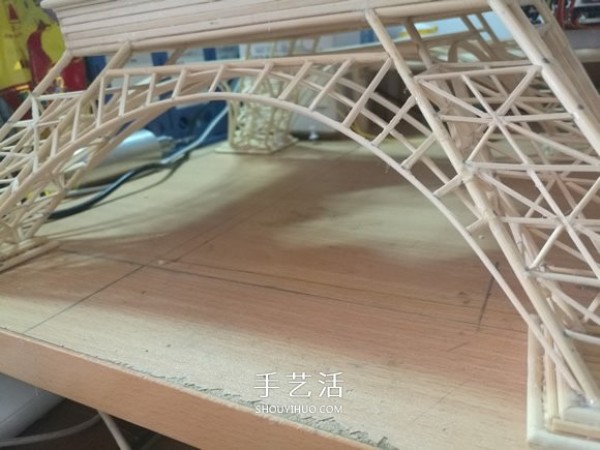

Step 1：搭弧拱

按照自己的实际尺寸剪出相应长度的竹片，然后使用502粘上去，注意，这里弧包括内外两层，而且里外都是两层

Step 2：制作拱门内的小格子（1）

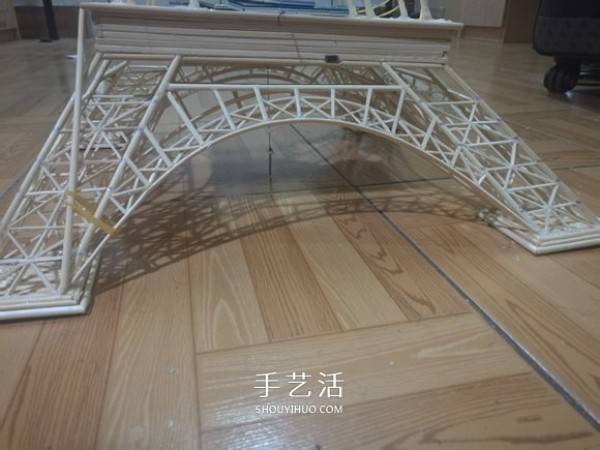

【DAY-15||2017-07-29】制作拱门（2）

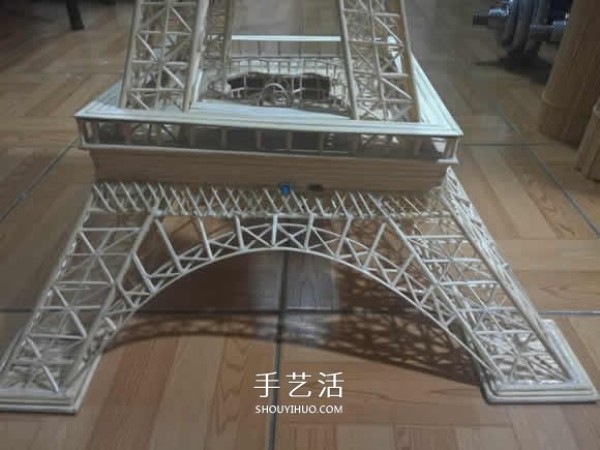

1.完善拱门

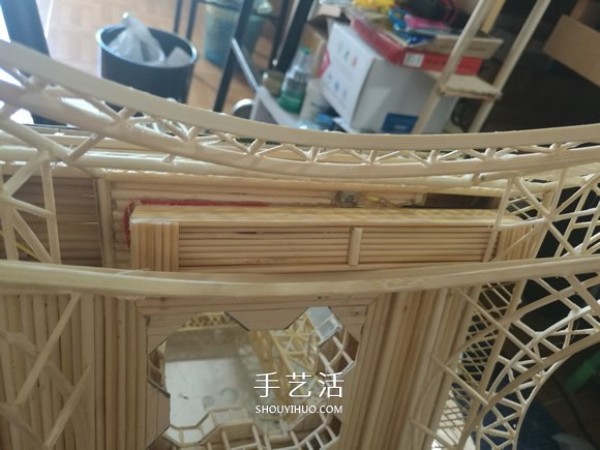

把前面没有完成的拱门上的小格子做完，注意是里外两层!这里比较耗时间，要有耐心!

【DAY-16||2017-07-30】制作第二层框架

1.制作第二层框架

Step 1：制作框架

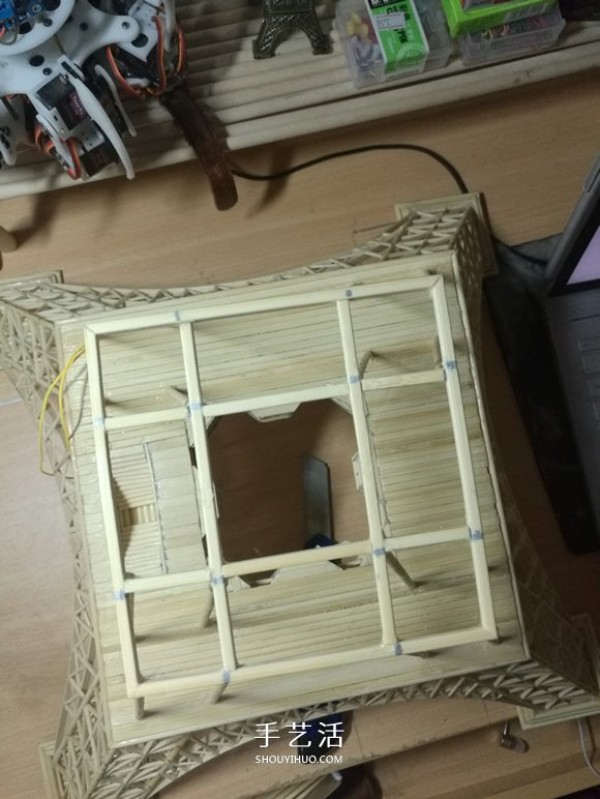

首先裁剪出长度118mm、边长4mm的方形竹签4根，粘接;然后按照四周小正方形27mm的宽度，裁剪出相应长度的竹签完善内部

Step 2：钻孔

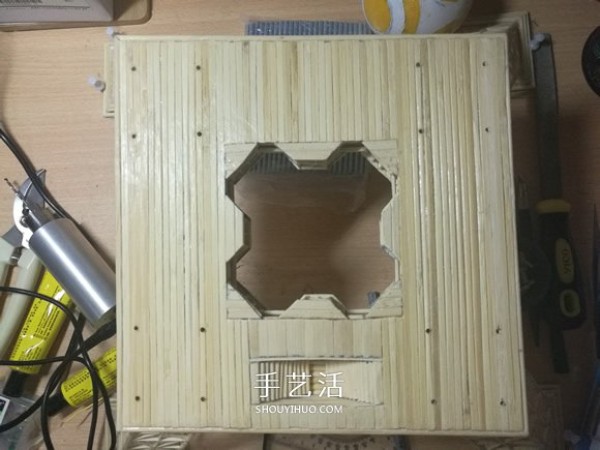

在框架粘牢后，使用钻头在竹签交叉处一共打出16个孔。然后在一层地板上也用钻头打出16个孔，打孔的位置为距边10mm，宽度30mm

?

Step 3：搭框架

剪出长度为170mm的支架16根，两头都削尖一些，然后进行搭建，使用前面说的铅锤方法进行定位，保证框架位置正确。

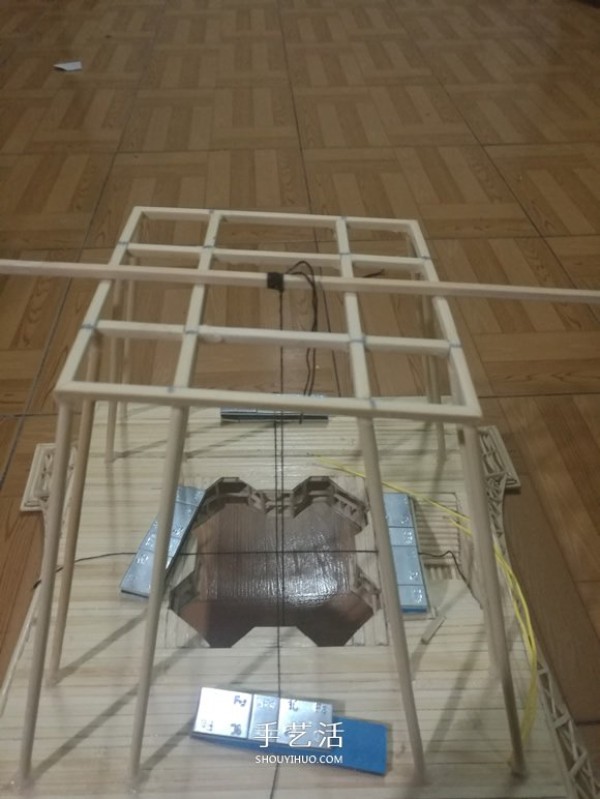

注意：这里要注意打孔的时候要多打一个，用来将一层的线接上来，请细看图示两根线位置！

上图中线的作用是对框架的位置进行定位!

注：支架需要较长时间固定，最好等待一个晚上！

今天就到这儿!

【DAY-17||2017-07-31】制作第二层米字格（1）及第二层加厚框架

1.加厚框架

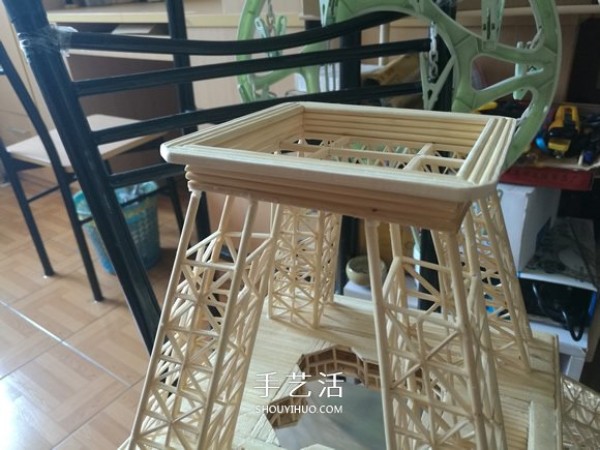

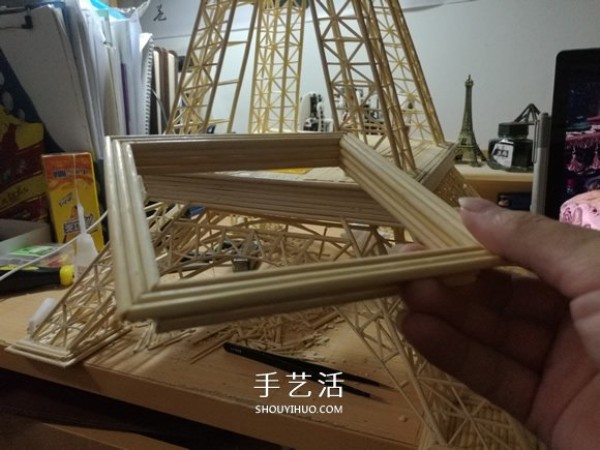

Step 1：加厚框架

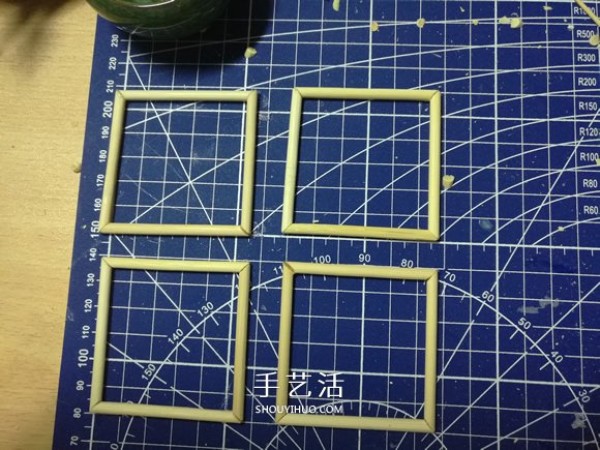

首先按照第二层上框架的尺寸制作出4个方形框，粘接在一起，然后在第四层外围包边两层，如下图

Step 2：切脚及包边

先把包边的四个角切去

?

切去后使用竹片进行包边

Step 3：搭地板支架

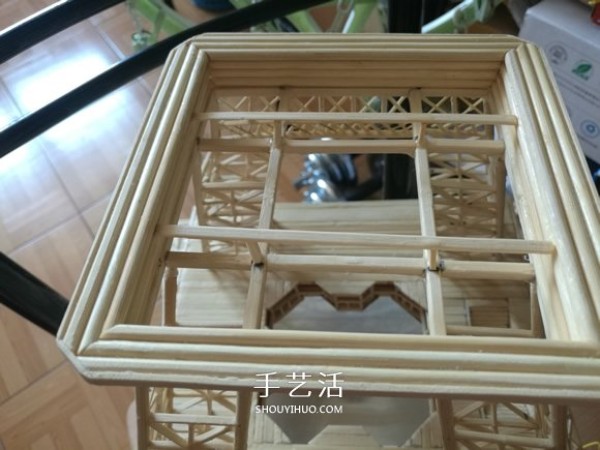

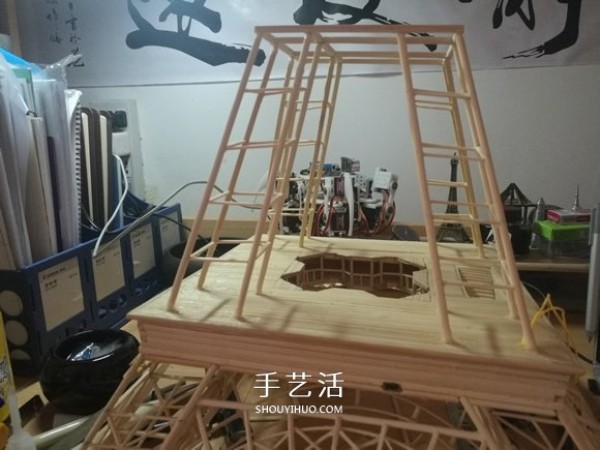

加厚工作完成后，把其粘接到框架上，然后按照一层的思路，制作四根立柱，在立柱上搭两根横梁，用来支撑地板，这里横梁的高度以与框架第四层相平齐为宜

今天先到这儿！

【DAY-18||2017-07-01】制作第二层米字格（1）

1.制作米字格（1）

Step 1：装横梁

按照42mm的间距，从下往上划分出四份，然后使用竹片搭横梁

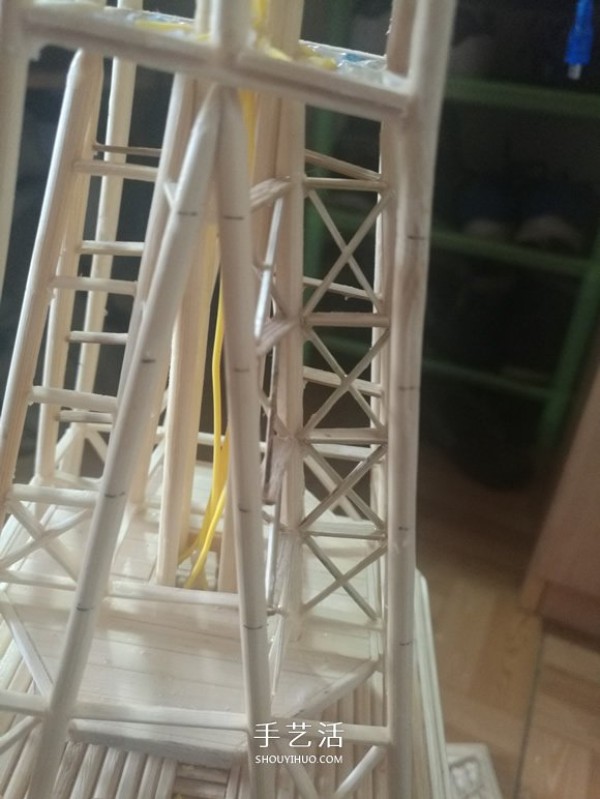

Step 2：制作米字格

按照第一层的制作方法，将其中两根柱子的横梁上米字格完成

【DAY-19||2017-08-02】制作米字格（2）及第二层电路设计

1.设计电路

Step 1：电路设计

有了第一层的基础，第二层就方便多了，楼主的做法是在八个角上放置8个蓝灯，这里需要注意的是电路仍旧按照一蓝一黄串联的思路进行，而这里只有蓝灯，因而需要把所有的灯留出一根线等待到上一层跟黄灯串联

安装完成后务必测试一下是否正常

Step 2：铺地板

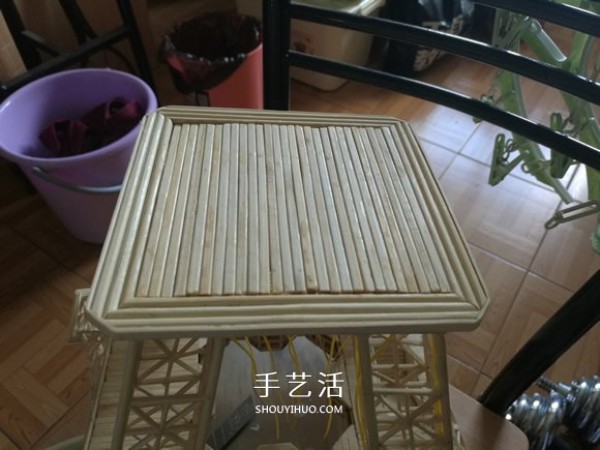

接下把地板给铺上

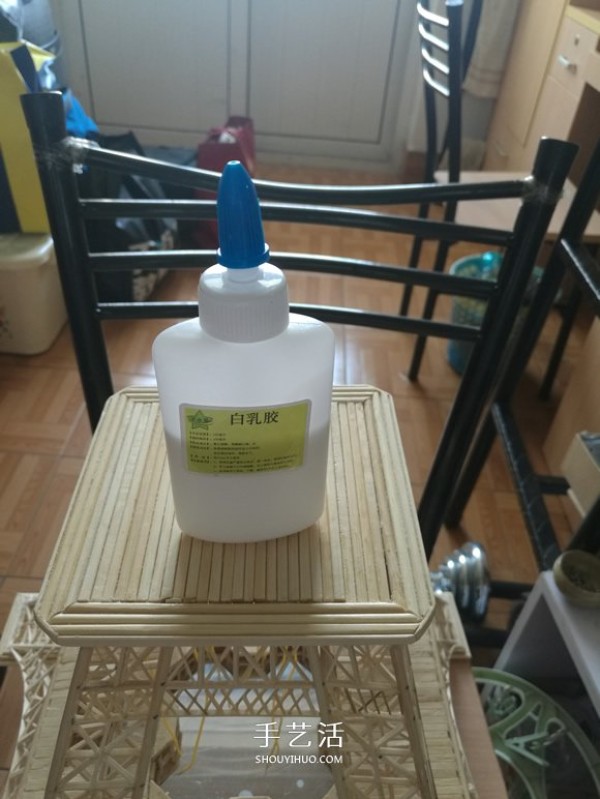

使用小刨子打磨平整，然后用白乳胶填补空隙

?

2.完善米字格

接下来按照前面的方法把第二层神谕的米字格完成，这部分比较简单，但也很考验耐心!

今天就到这儿！

【DAY-20||2017-08-03】完善米字格（1）

【DAY-21||2017-08-04】完善米字格（2）

前面楼主虽然说把米字格完成了，但实际在制作过程中因为细节问题及自己觉得不满意，还是多多少少有部分拆了重做，因此额外花了两个晚上，也算是放松一下!同时也对之前所做的一些细节进行修补。

【DAY-22||2017-08-05】制作第二层第一个小房子及布置电路

1.搭房子框架

房子的高约为10mm，长宽为60mm

Step 1：制作框架

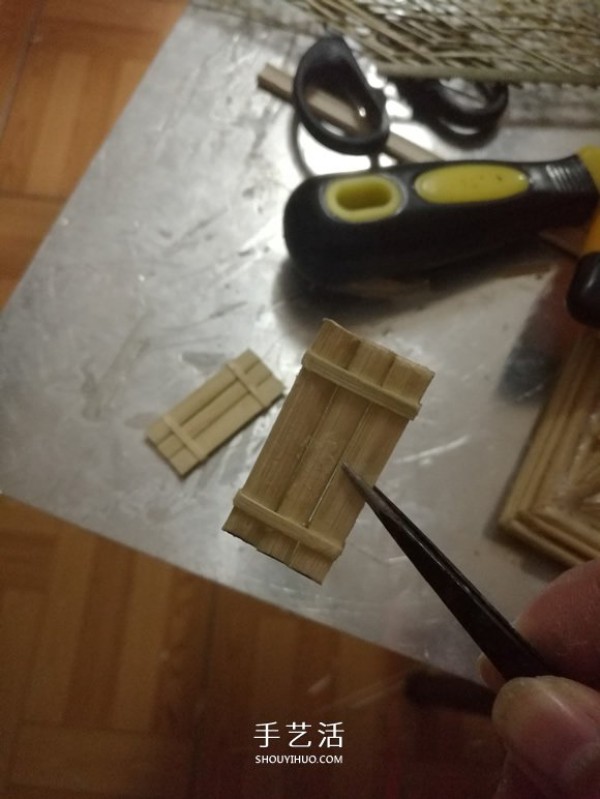

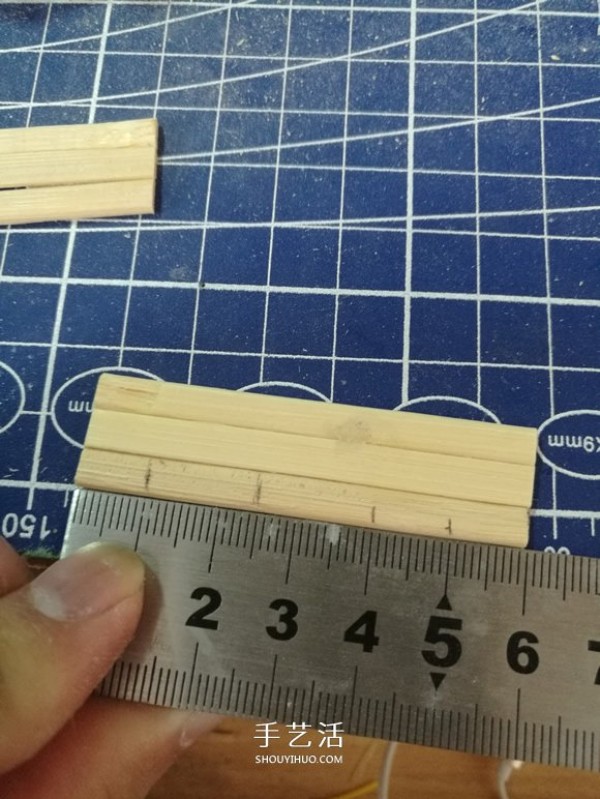

首先剪出5mm宽、60mm竹片一共8片，每两片粘接起来，然后在其中两片上分别做出门和窗

Step 2：粘接房子

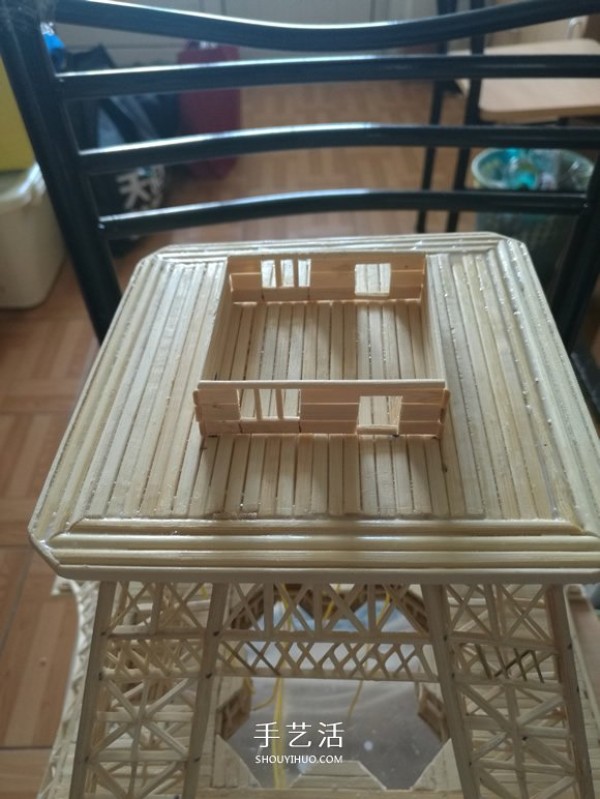

把刚才做出来的房子框架粘上去，粘接的位置为正中即可

2.布置电路

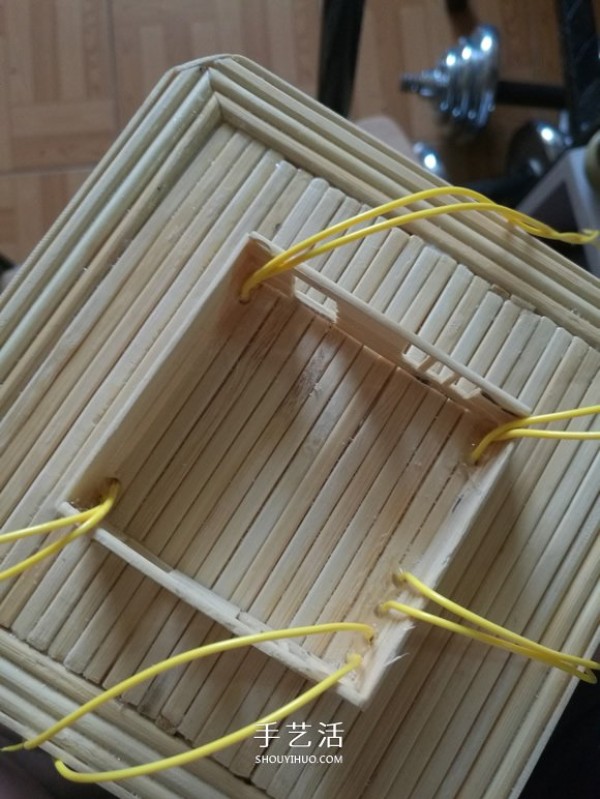

Step 1：引线

在房子的四角打孔，把其下面的8个蓝灯的负极线和总线的正负极线引上来

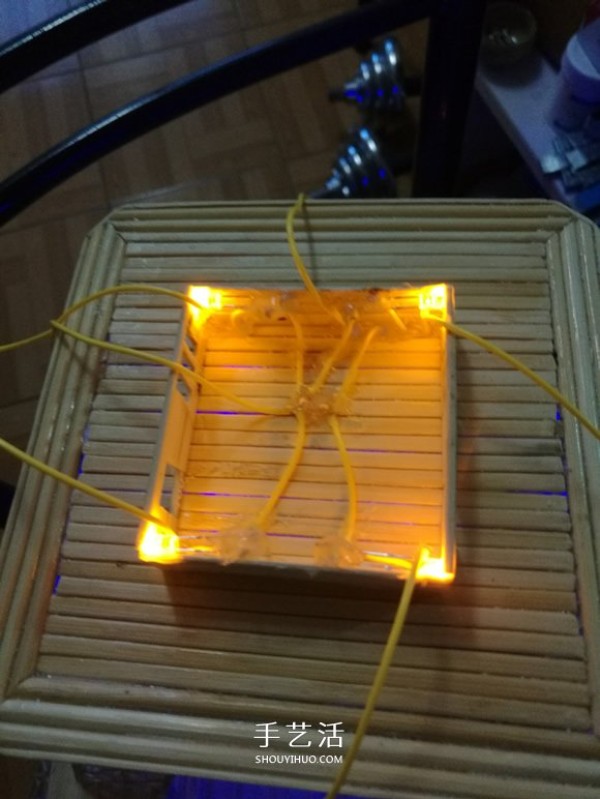

Step 2：焊接黄灯

在房子的四角焊接四个黄灯，与刚才的蓝灯的其中四个分别进行串联再以并联方式接入总线。蓝灯的另外四根引线继续留着

焊接好后测试一下效果

注意:这里的黄灯是与前面的四个蓝灯串联，因此测试时要同时看蓝灯是否正常!

今天的内容就到这儿！

【DAY-23||2017-08-06】制作第二个小房子及布线

Step 1：制作地板

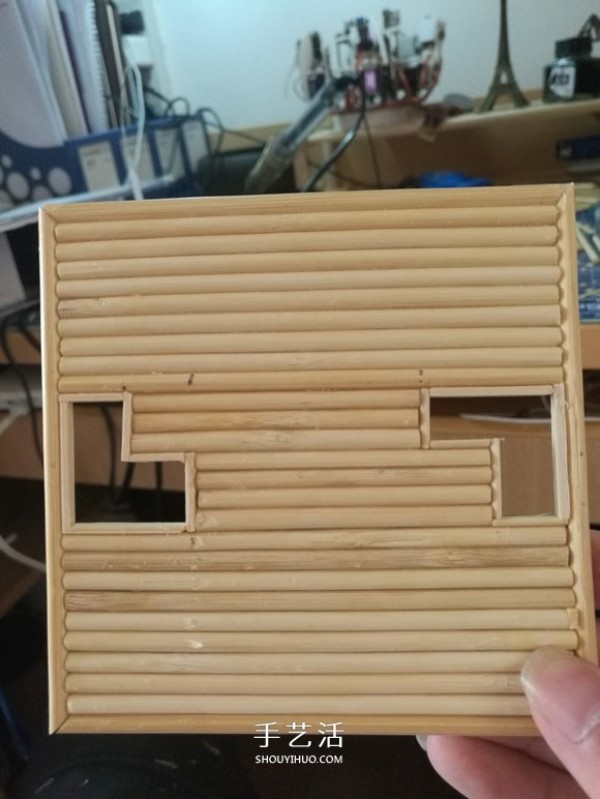

按照110mm的宽度制作出一个方形框，注意留出楼梯的位置，楼梯宽度大约15mm，两个楼梯拐角为地板一半宽度处

Step 2：包边并打磨平整

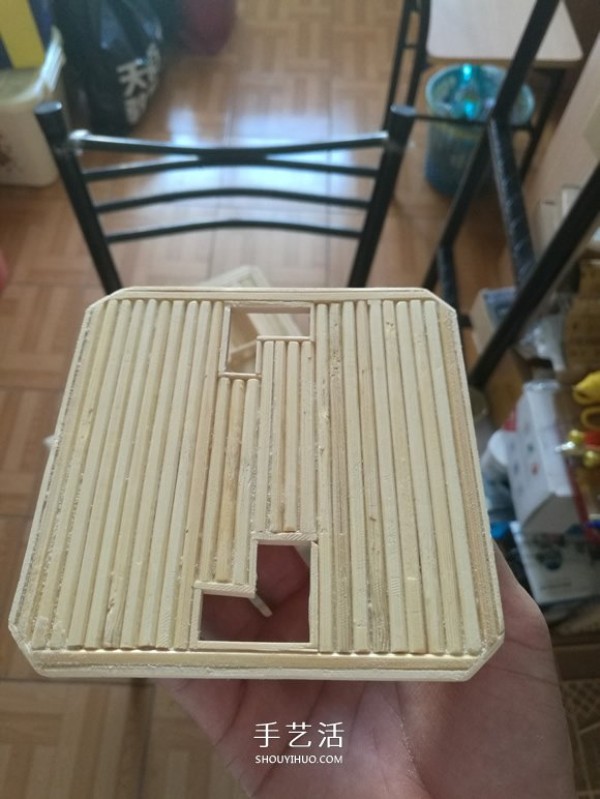

接下来把地板的四个角切除，然后为其包边，同样对楼梯处也进行包边

使用砂纸和小刨子将地板打磨平整

?

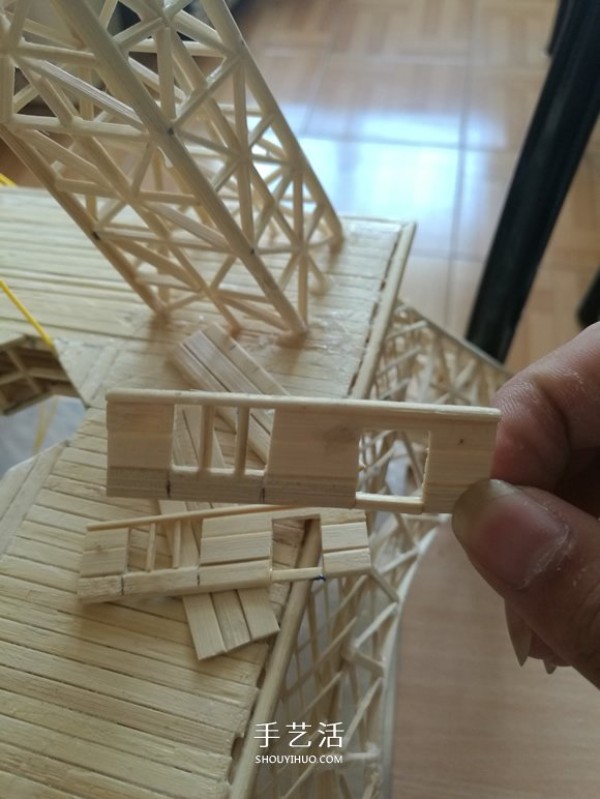

Step 3：制作2层小房子

按照宽45mm、长60mm的尺寸剪出5mm宽的竹片一共12根，然后做出门和窗，粘接到地板上

Step 4：布线

依旧按照前面的小房子一样，在四脚位置打出四个孔，把前面留的四根蓝色灯负极线和总线引上来

在房子四角焊接黄色的LED，这里使用前面引上来的四根蓝色LED灯线分别与黄色LED灯串联再与总线进行并联，到现在为止，之前的8根蓝色LED线已经用完，只剩下两根总线

【DAY-24||2017-08-07】制作房顶及房顶灯布线和制作楼梯

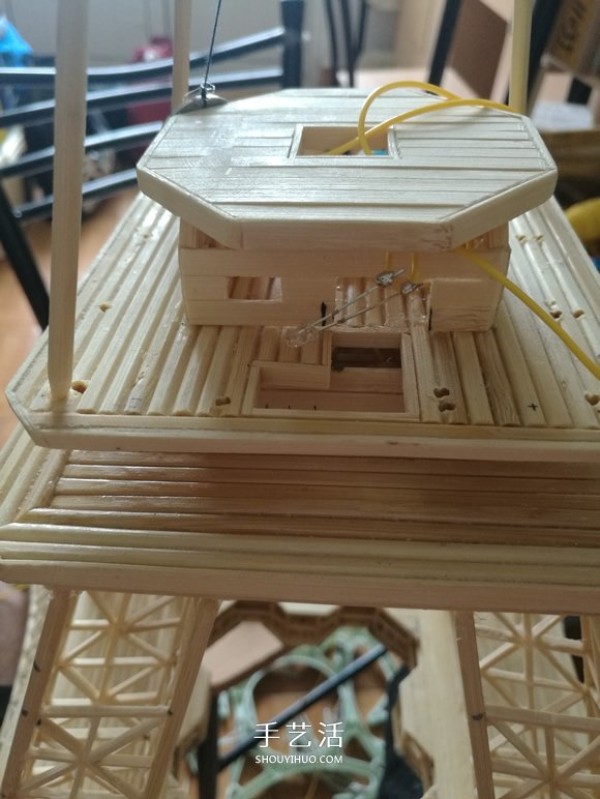

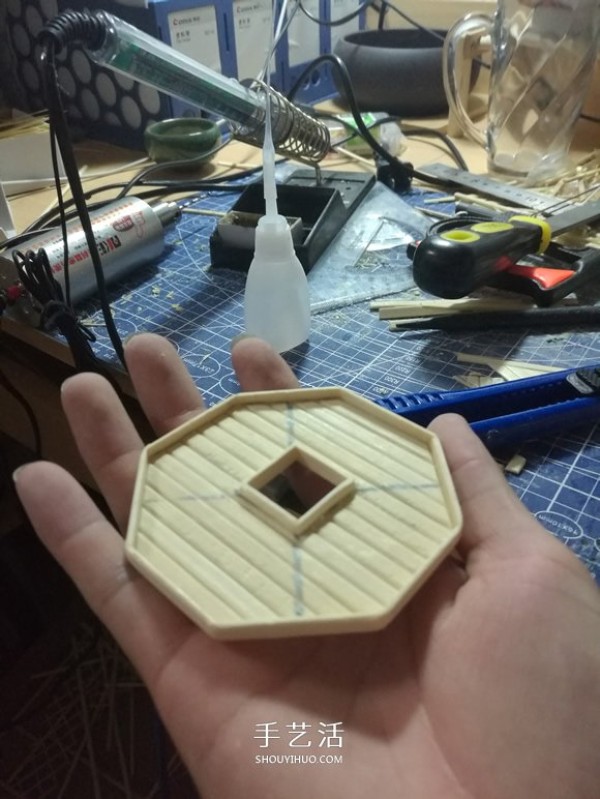

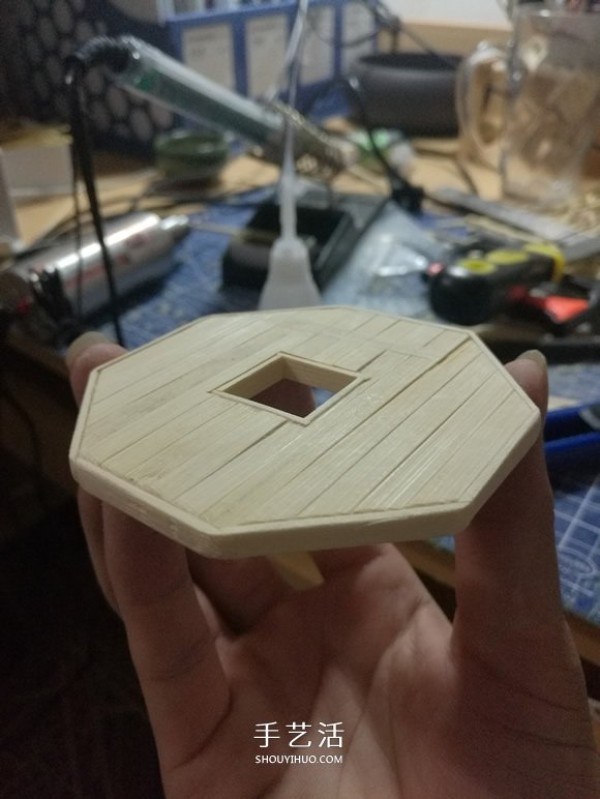

Step 1:制作八角房顶

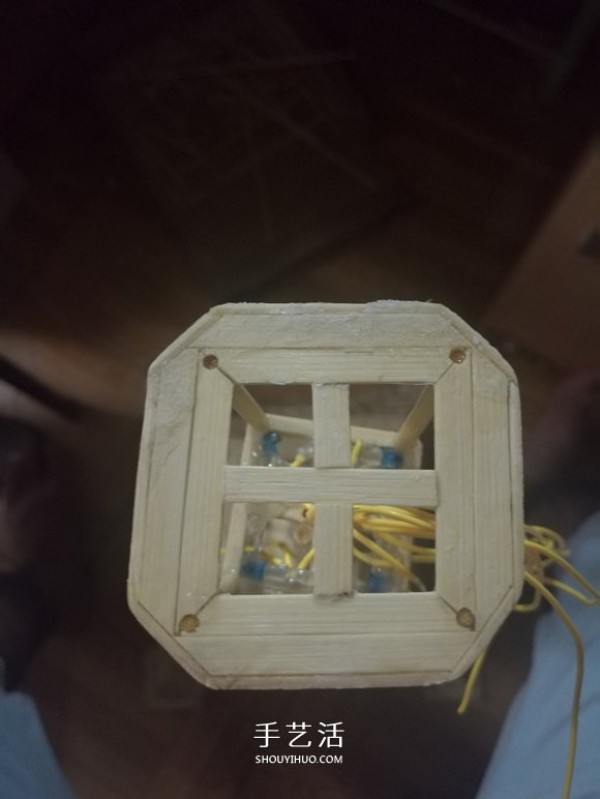

剪出长度75mm、宽5mm的竹片足量，然后按照75mm的尺寸粘接出方形盖，在中心开一个20mm的方孔，接下来每边切割20mm，然后包边

使用砂纸打磨平整

Step 2：房顶灯布置

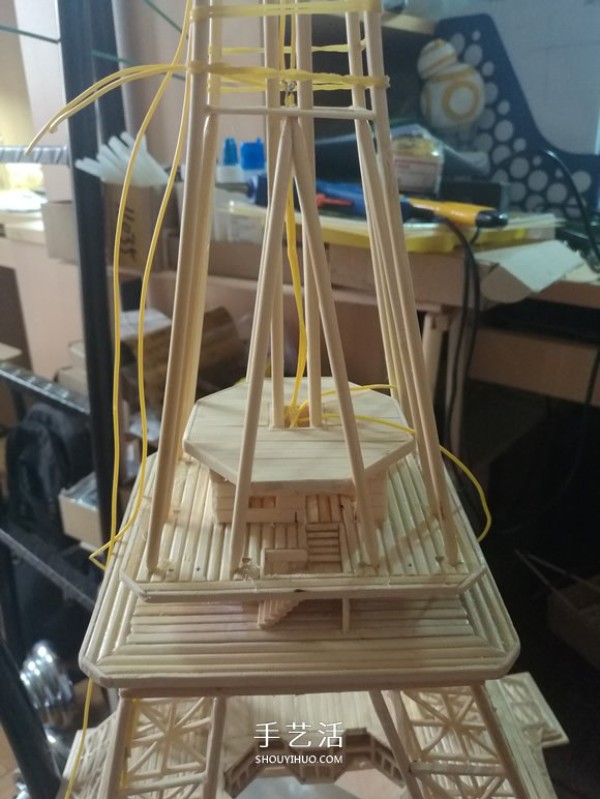

在八角房顶接近楼梯的两个边上分别布置一个黄灯，用来作为楼梯的照明灯，注意，这里的黄灯仍旧采用一蓝一黄串联方式，因此需要把两根负极线留出来引到后面使用

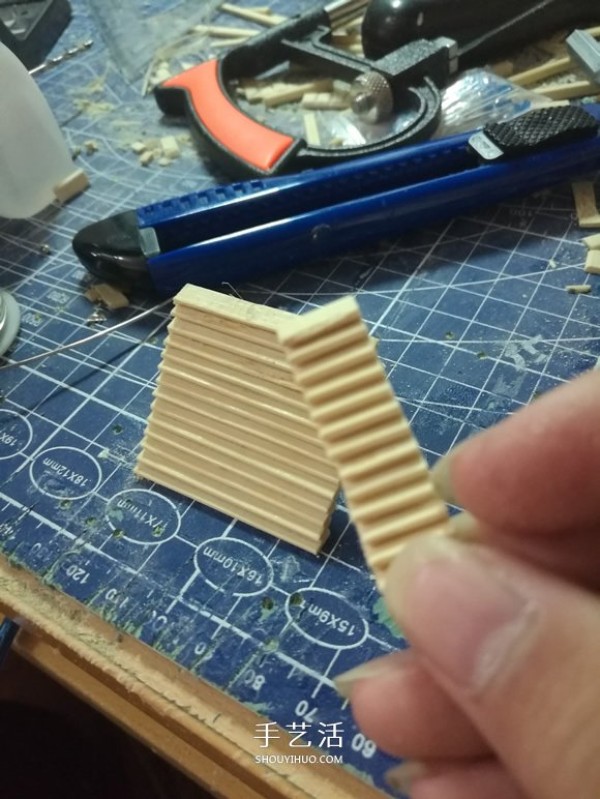

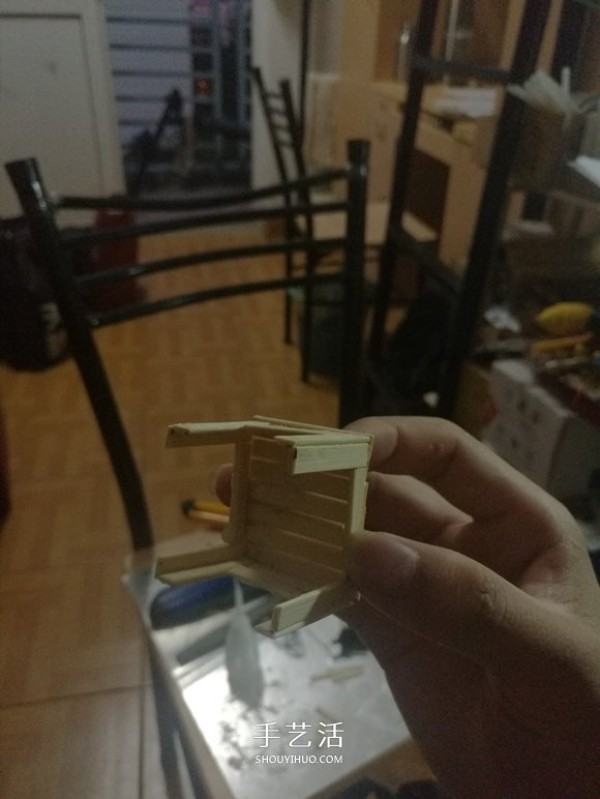

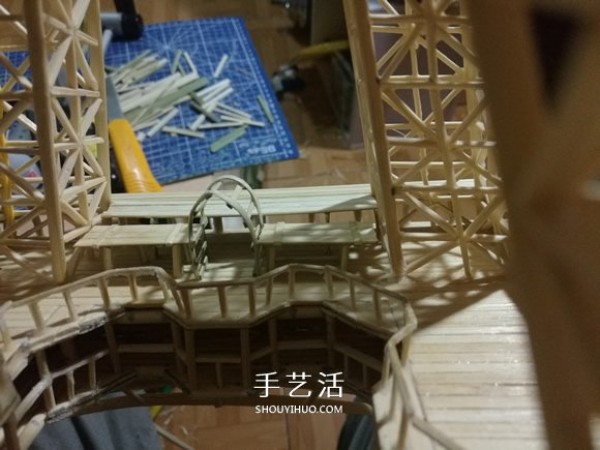

Step 3：制作楼梯

首先使用5mm宽的竹片搭出台阶，然后按照相应的宽度裁剪出来

把楼梯装入.这里需要些技巧，也要有耐心，需多装几次方能装得漂亮

今天先到这儿！

【DAY-25||2017-08-08】重设房顶灯及制作网格

1.重置房顶灯

昨天虽然说了焊接房顶灯的事宜，但后来楼主发现接线时可能有短路，因此一个灯被烧坏了，因此楼主只好再次焊接，这里因为位置极为不方便，因此焊接花费了不少时间

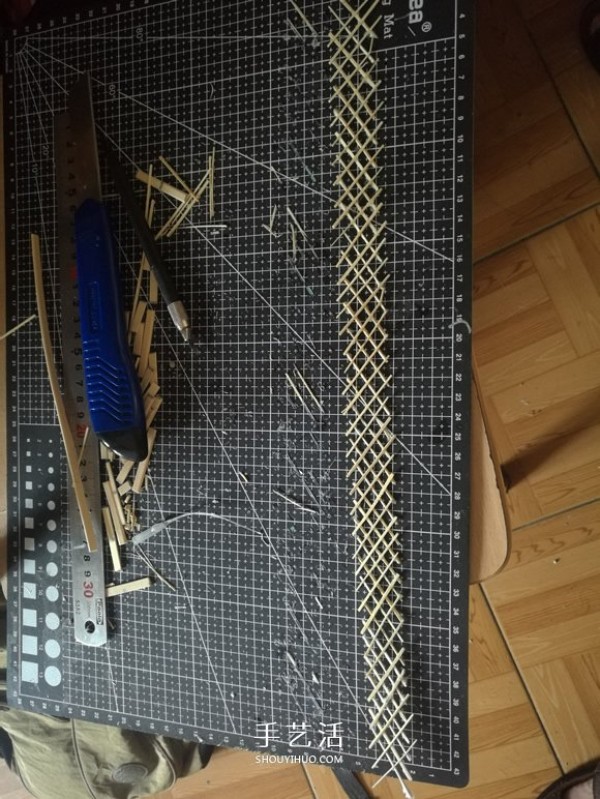

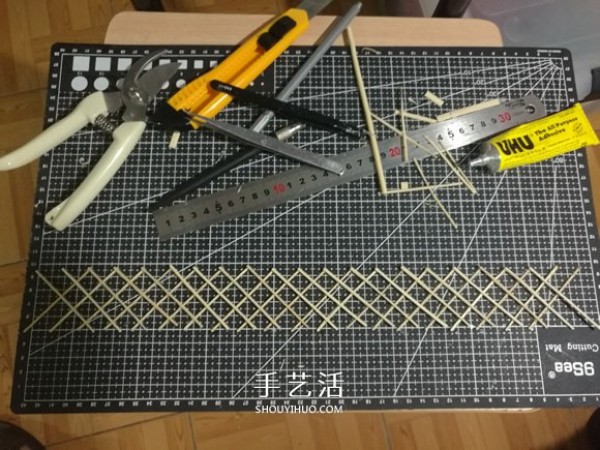

2.制作竹签网格

趁着焊接完毕后的空隙时间，楼主又做了一片需要在一层中用到的网格。这个网格主要是用在一层的框架下方内部位置

Step 1：准备竹签

首先需要把竹签或者竹片劈成1mm左右的细棒

Step 2：粘接

按照45度的倾斜度把劈好的竹签粘接起来，粘接时注意要保证每个位置都粘接到，不然之后使用时裁剪时会断开

今天先到这儿！

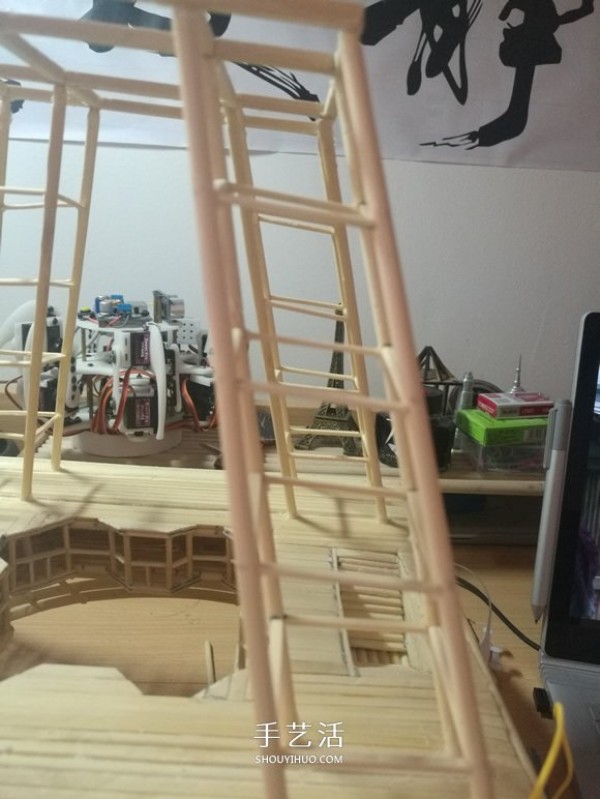

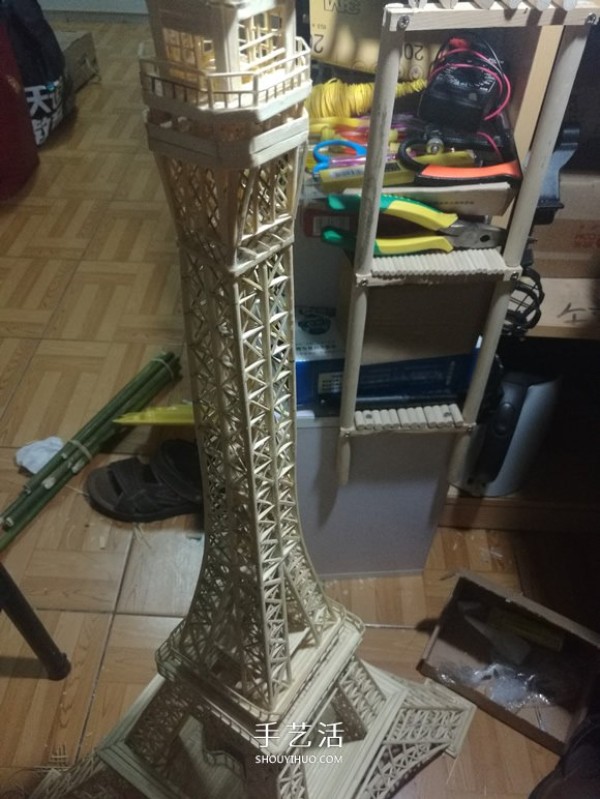

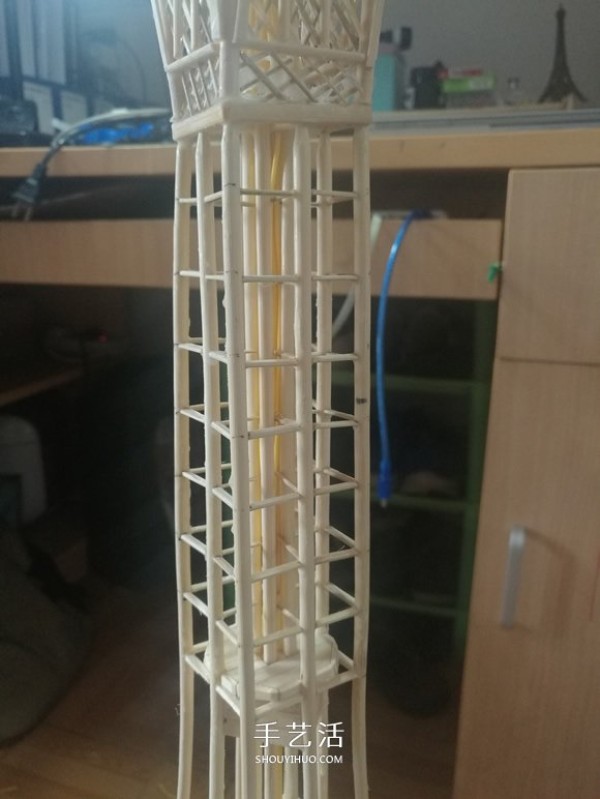

【DAY-26||2017-08-09】搭第三层立柱

Step 1：制作框架

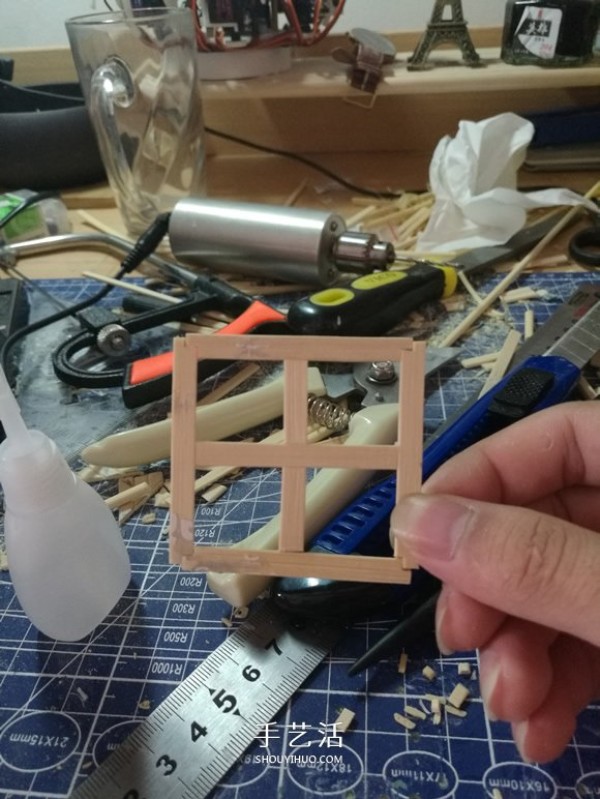

首先按照40mm的宽度剪出4mm边长的方形竹签4根，按照45度斜角相接，然后在中间加入横梁，待粘接至牢固。

Step 2：制作限制框

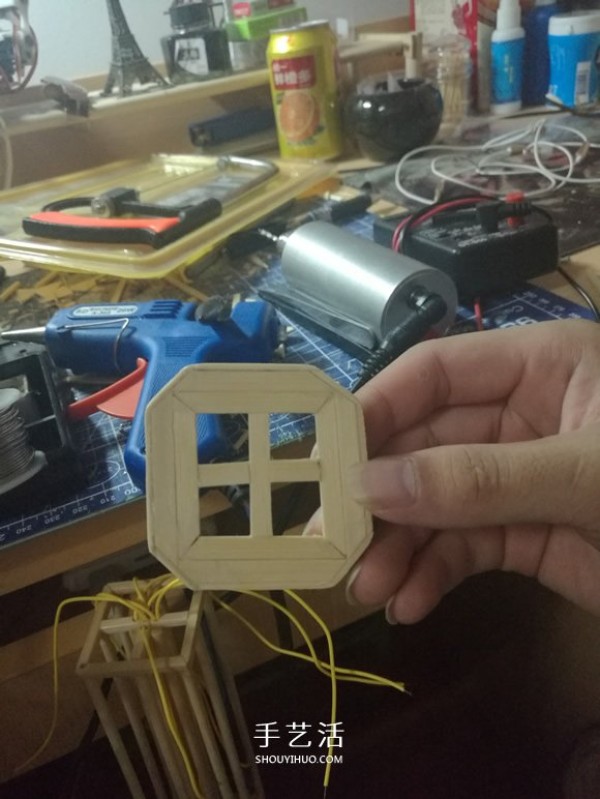

剪出长度50mm框5mm的竹片，然后按照外边测量宽50mm的尺寸粘接，添加中间横梁，然后在四个角上开四个小口

Step 4：搭立柱

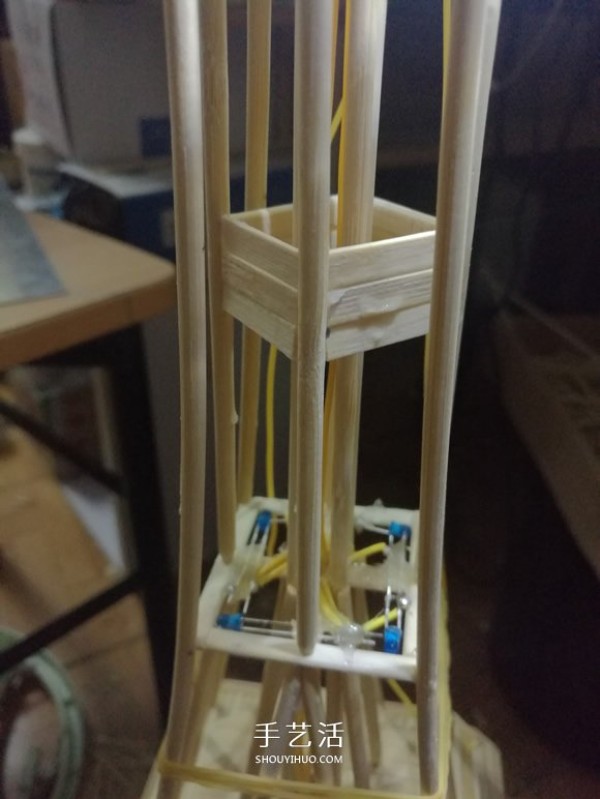

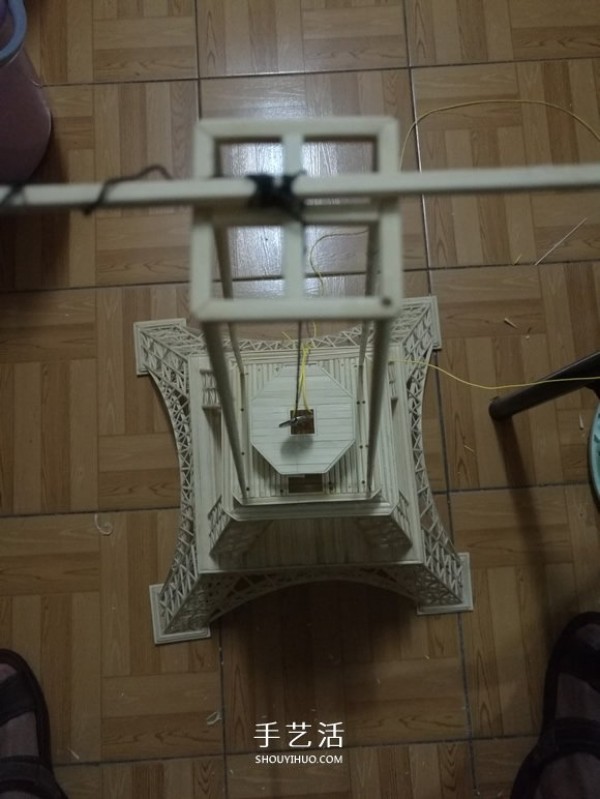

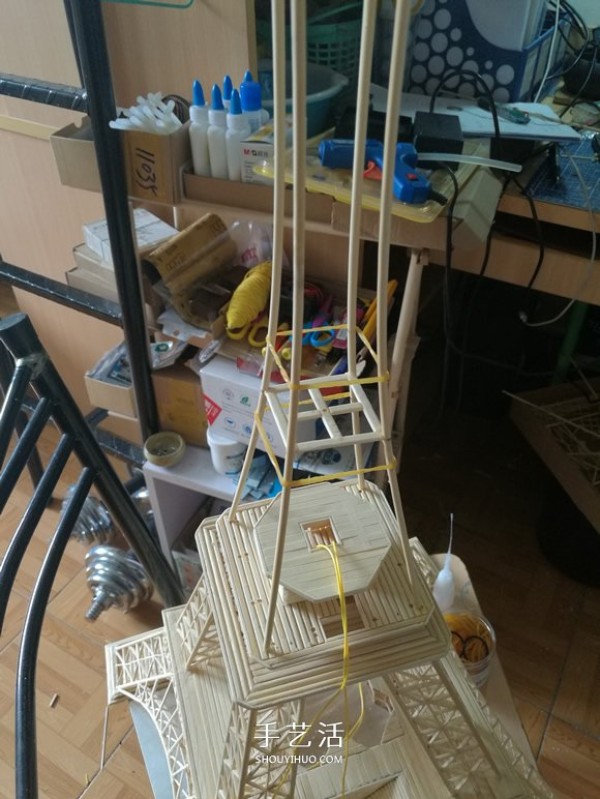

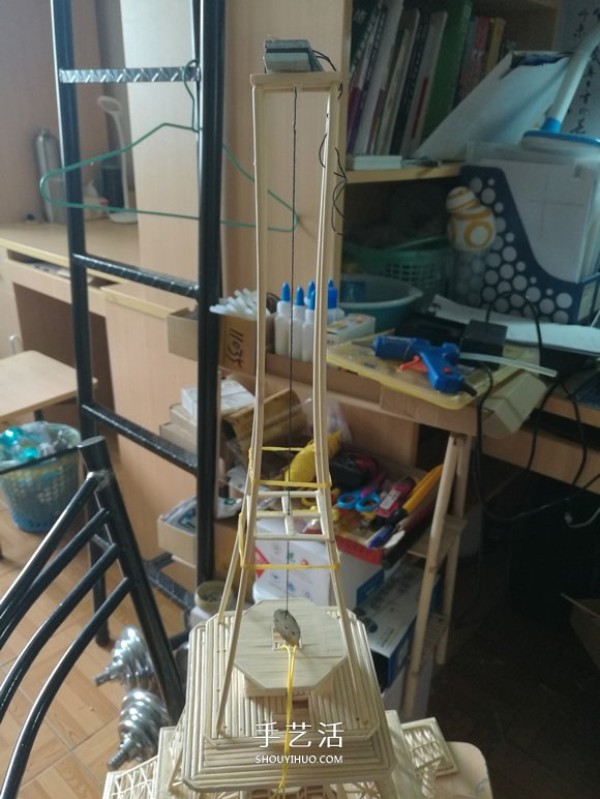

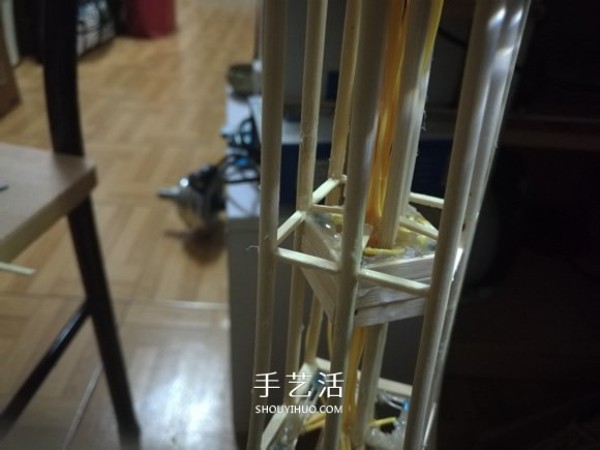

剪出长度为370mm的直径4mm竹4根，将两头削尖。使用钻头在刚才做出的两个框架上分别打出9个孔(不打穿)，在地板的距边10mm处也打出孔。在立柱的130mm高度位置分别刻出刻痕。

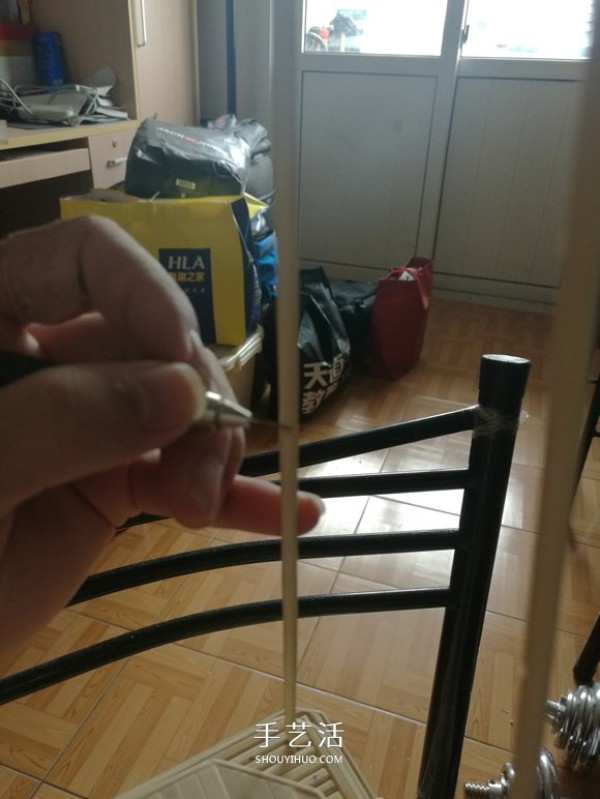

然后进行粘接，使用铅锤定位，保证位置正中

将固定的框架粘到刻痕位置，使用橡皮筋固定

依旧使用铅锤定位

等待胶水粘牢！

今天先到这儿！

【DAY-27||2017-08-10】制作细网格及完善第二层细节（1）

今天楼主想让胶水固定再牢一些，因此没有接着往下进行，而是转到完善前面的细节方面

1.制作细网格

按照前面粗网格的方法，准备好竹纤，然后使用502胶水粘接，只是，这里的竹签要更细，密度也更高一些。这里制作的网格主要用在第二层的细节上

2.完善第二层细节（1）

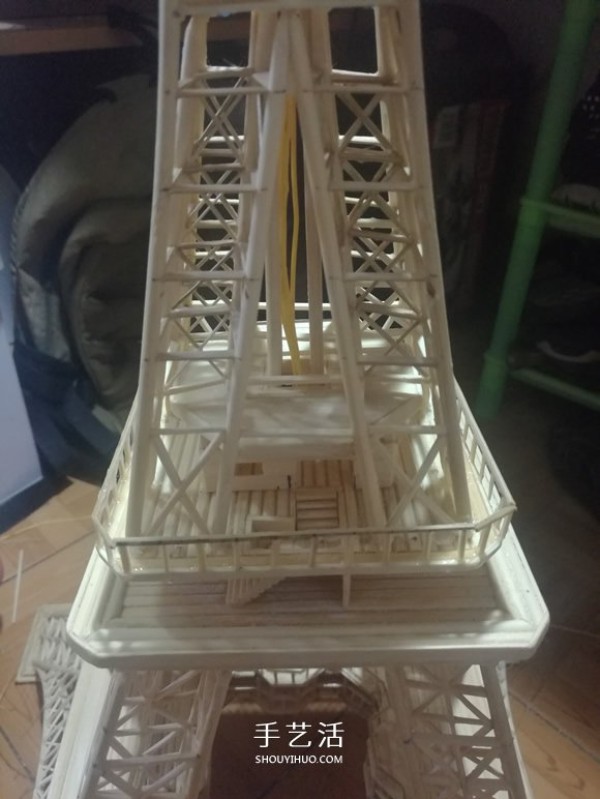

剩余的时间楼主把第二层的有些细节完善了下

?

今天先到这儿！

【DAY-28||2017-08-11】搭中间立柱及焊电路

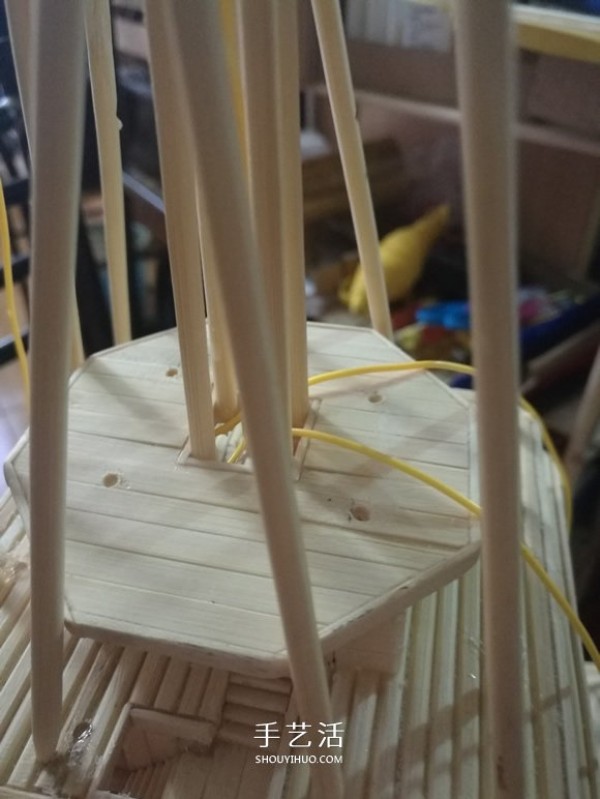

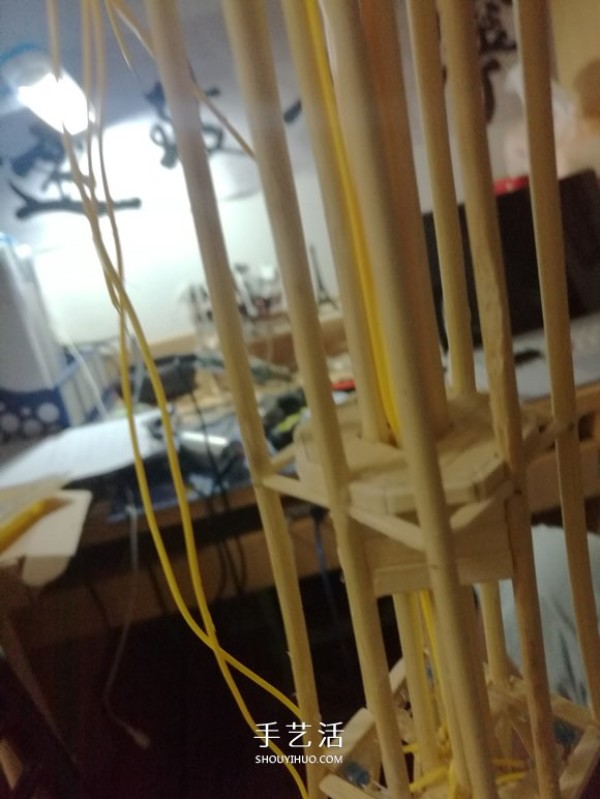

Step 1：搭中间立柱

在八角盖上打出四个孔，在其下地板上也打出孔，然后搭立柱，如图：

Step 2：焊接一级电路

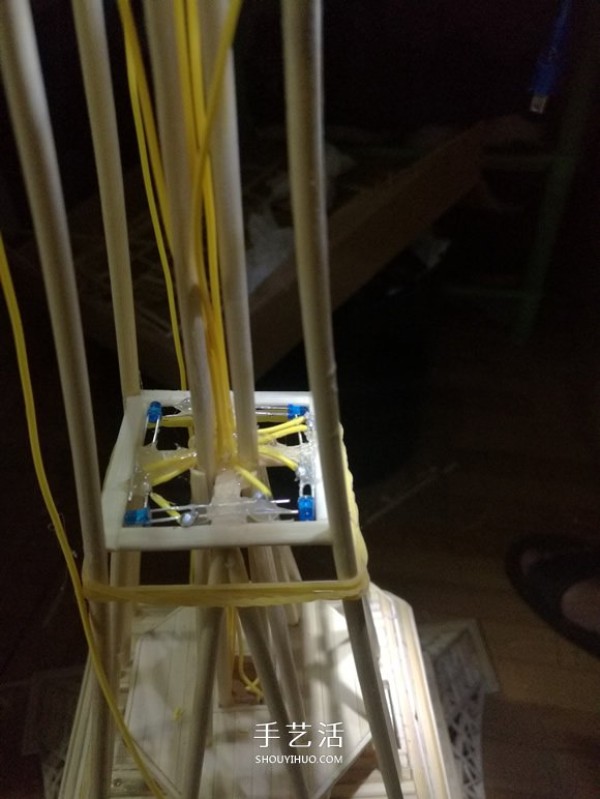

在固定角位置四角分别焊接一个蓝色灯，电路逻辑同前面，留出负极接口

搭立柱虽然难度不大，但是因为位置越来越狭窄，焊接电路越来越困难，这里花费了不少时间，大家焊接时千万注意不要把电焊太靠近LED，否则极易烧坏LED。焊接完形后使用热熔胶固定

今天的内容先到这儿！

【DAY-29||2017-08-12】制作空中阁楼及焊接电路

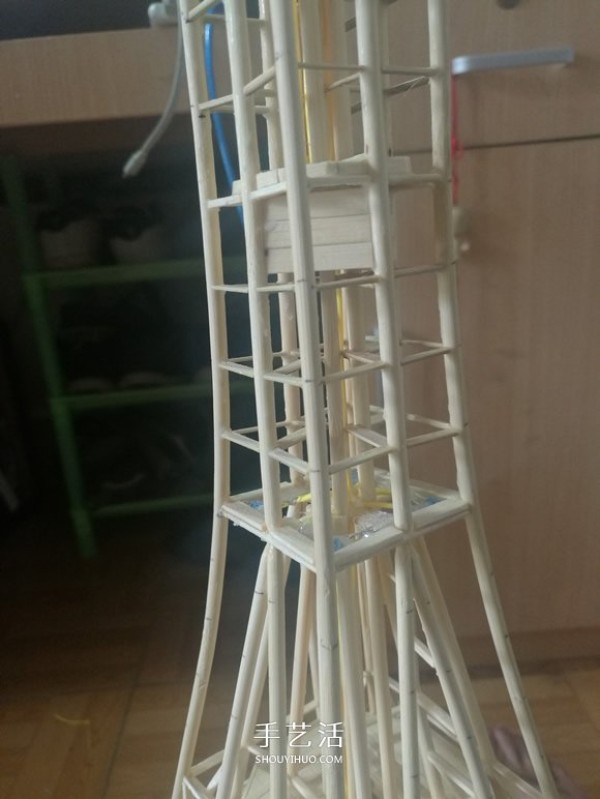

Step 1：搭楼身

在限位框到顶部1/3位置处粘接楼身，楼身的高度以15mm左右为宜

Step 2：焊电路

在楼身的内部四个角上焊接四个蓝色LED，电路逻辑依旧是一蓝一黄串联再并联，因此把四根负极线留出来

Step 3：搭横梁

在楼身的上边旋转45度方向粘接横向梁，用来作为支撑

Step 4：制作楼顶

测量好楼顶尺寸，然后粘接出相应形状

接下来把楼顶粘接上去并包边

?

今天内容先到这儿！

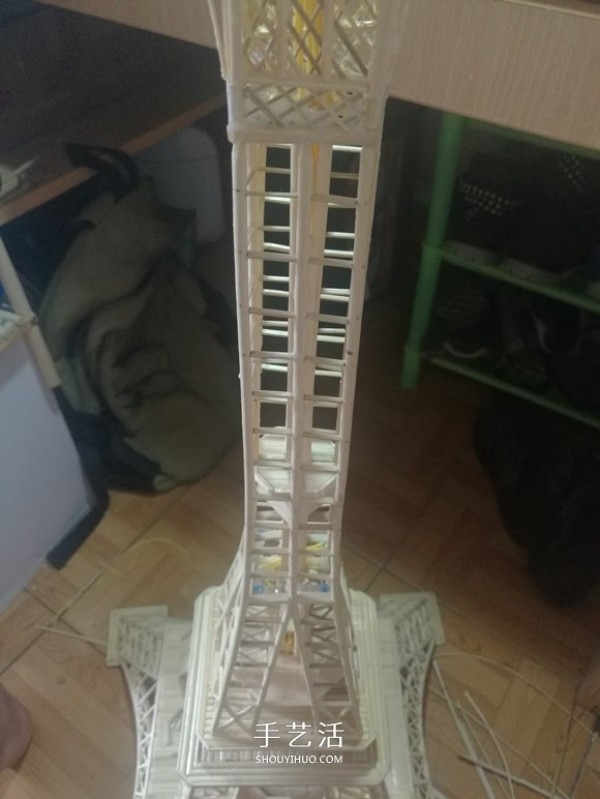

【DAY-30||2017-08-13】制作顶部一级塔身

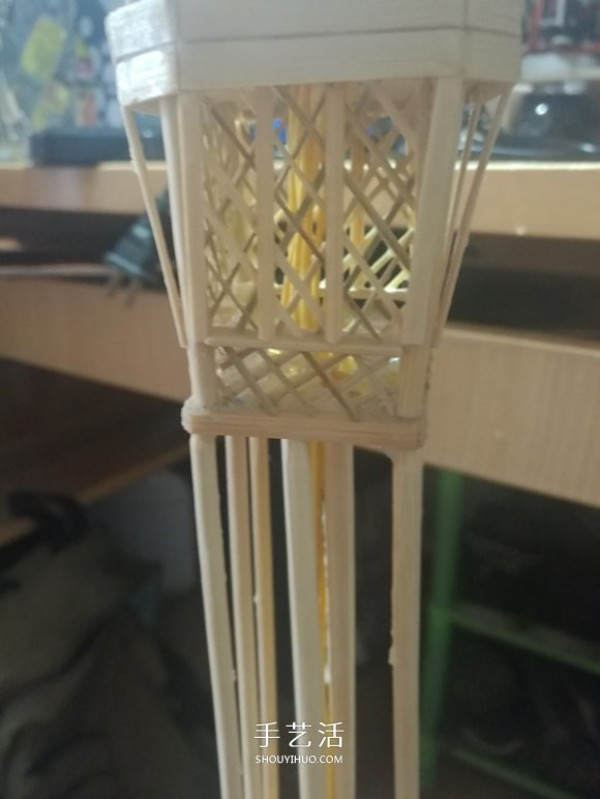

1.制作塔身

Step 1：粘接塔顶

首先按照40mm的长宽、使用5mm宽度的竹片粘接，然后在外边加厚一层并包边

Step 2：粘接柱子

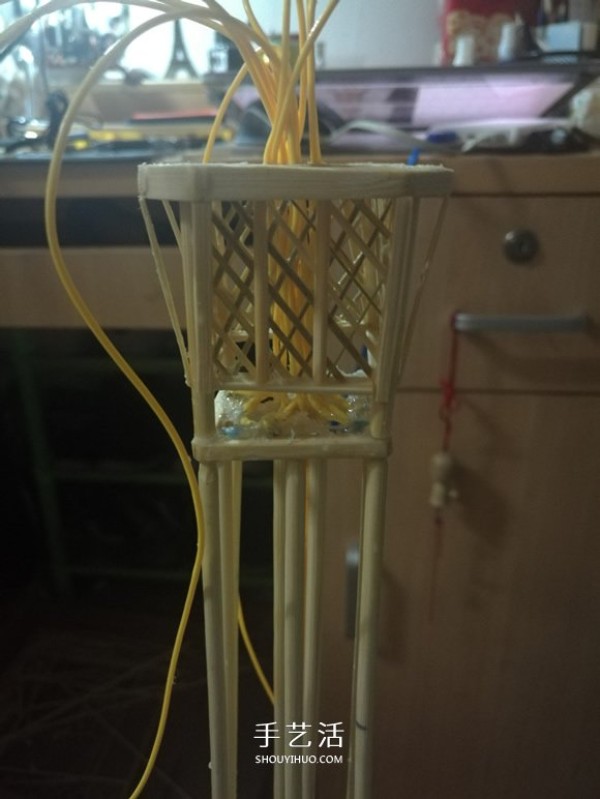

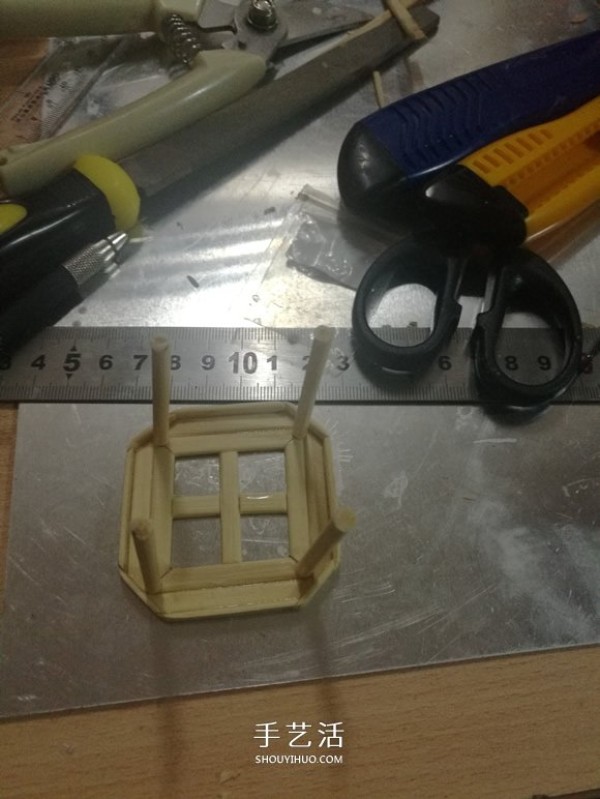

剪出长度50mm，直径4mm的竹签4根粘到刚才的顶上

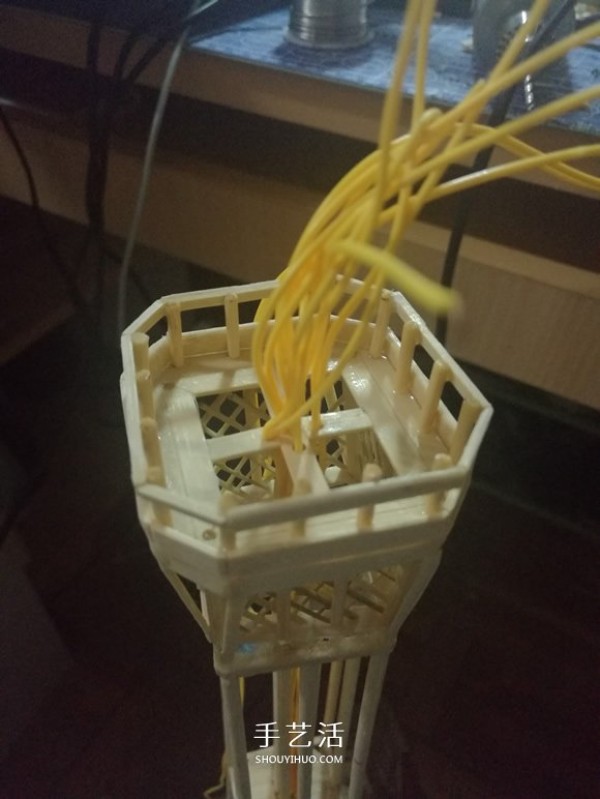

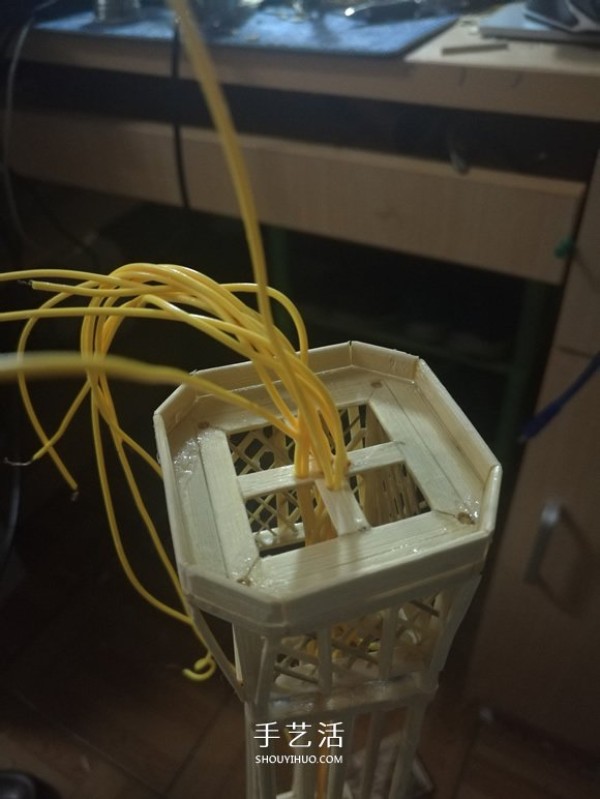

Step 3：粘接并穿线

把刚才做好的粘接到塔顶上，等待胶水干

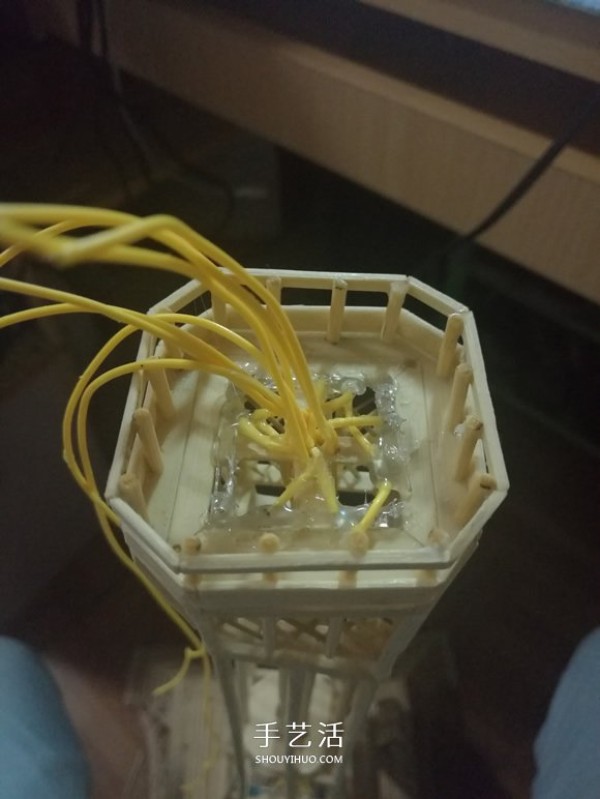

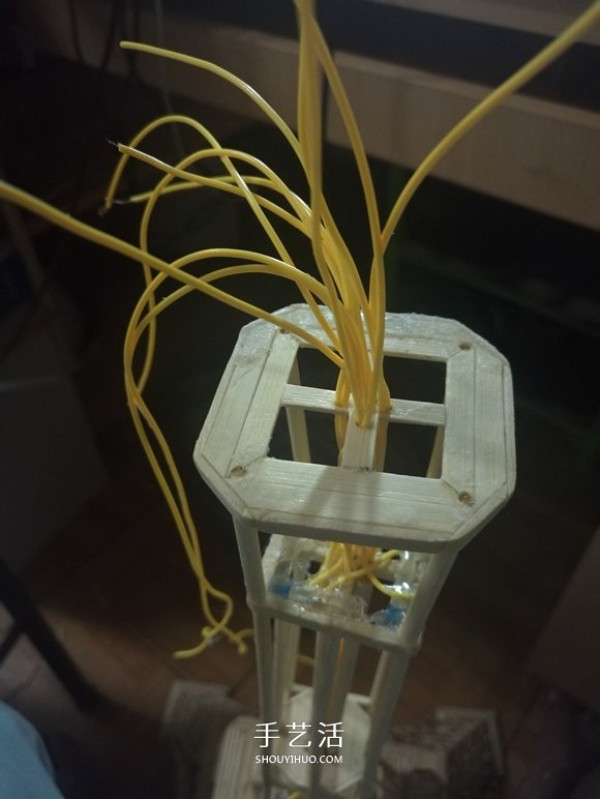

在中间打出几个穿线孔并把线从中间穿上来

2.制作边上细节

Step 1：内层网格

首先使用之前制作的细网格填充内部细节，然后在边上粘接几根立柱

?

Step 2：搭塔顶外围

剪出15mm高度2mm直径的竹签12根粘接到脚点位置作为支撑的柱子，然后粘接横梁

3.焊接电路

这里焊接4个黄色的LED，注意跟之前留下来的蓝色LED灯线串联再接入总线

今天就到这儿！

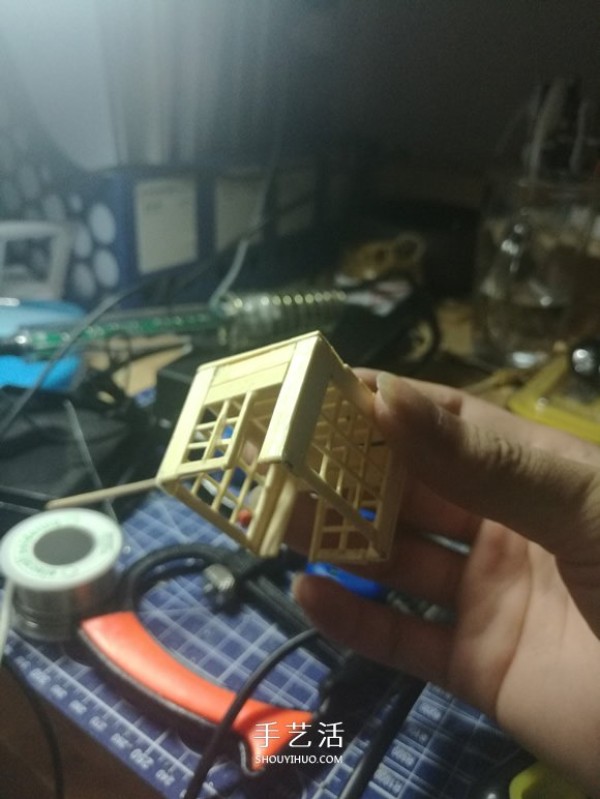

【DAY-31||2017-08-14】制作第一层小房子

Step 1：框房子框架

按照长度38mm、高:30mm的尺寸制作出房子框架

Step 2：完善房子细节

搭建出门、窗户等细节

Step 3：焊接LED

在四角顶部位置焊接四个黄色LED，电路逻辑同前面

Step 4：制作房顶装饰

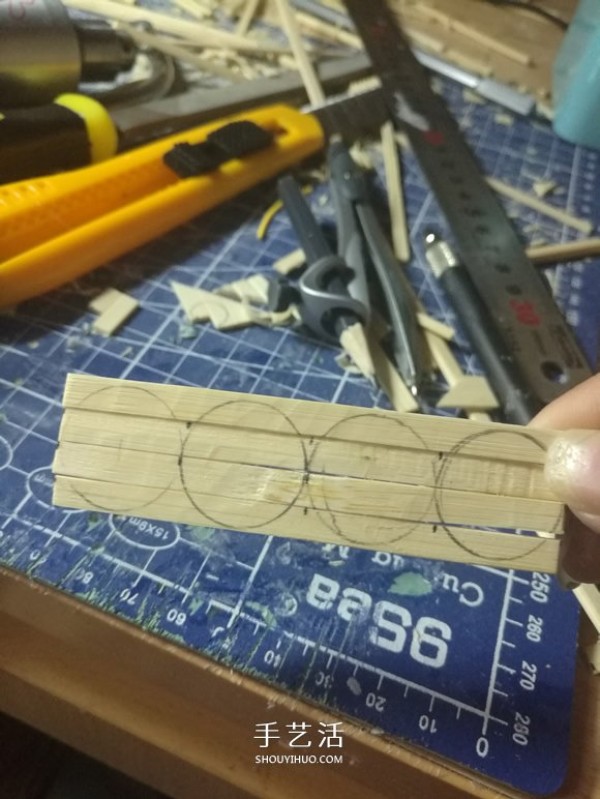

按照直径20mm的尺寸做出一共8个小装饰，并把其中四个装到房顶四角

现在来测试一下电路效果

上图我们发现有好多地方光过强，以后做一下遮光处理，现在先不管

今天先到这儿！

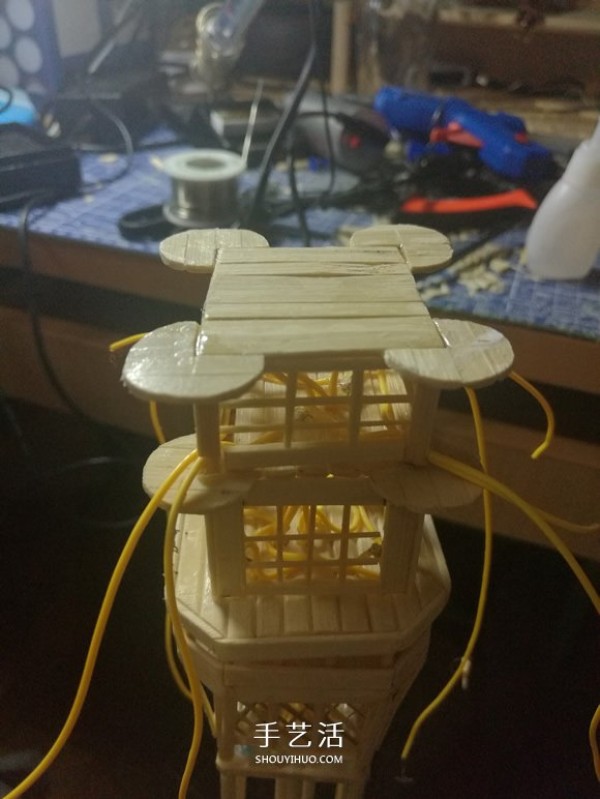

【DAY-32||2017-08-15】制作第二层小房子和完善细节

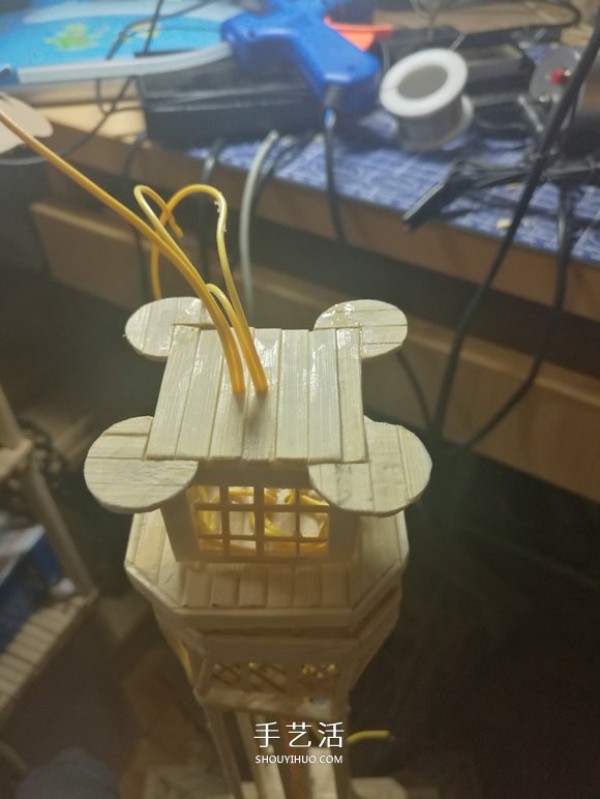

Step 1：制作房子框架

按照长宽38mm和高20mm的尺寸制作出框架

Step 2：完善细节并粘接

把房子的门窗完善并粘接到塔顶上，并把之前做好的四个装饰装上

Step 3：焊接四角LED

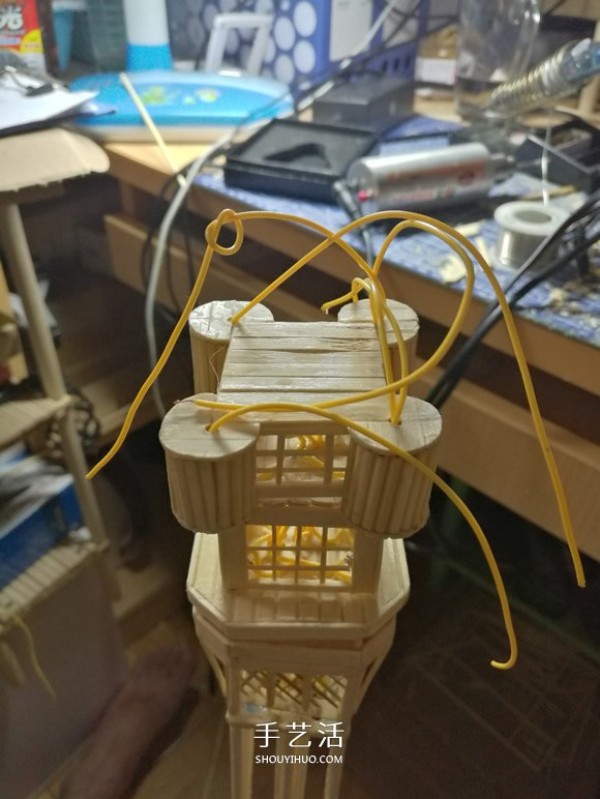

在装饰位置四角引出线并焊接LED

Step 4：完善装饰

焊接完LED并测试正常之后使用直径2.5mm竹签将LED位置封装起来

今天先到这儿！

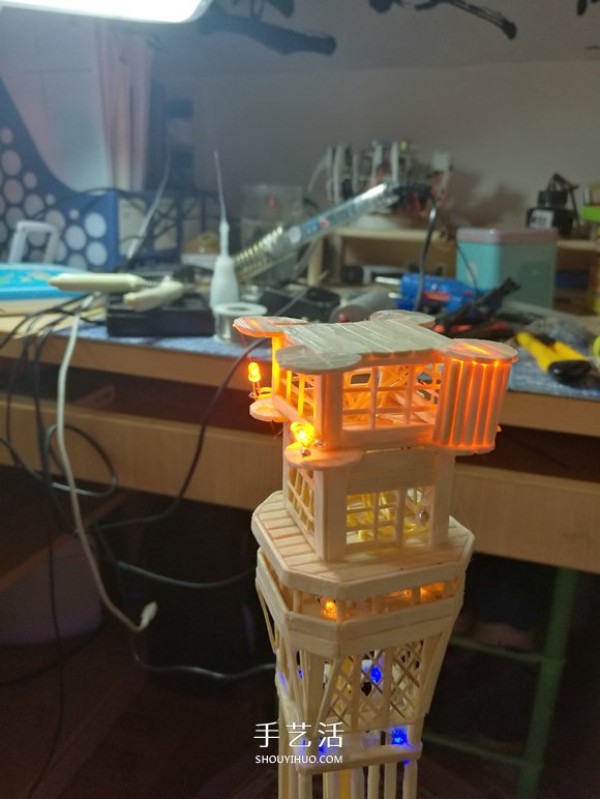

【DAY-33||2017-08-16】制作塔顶

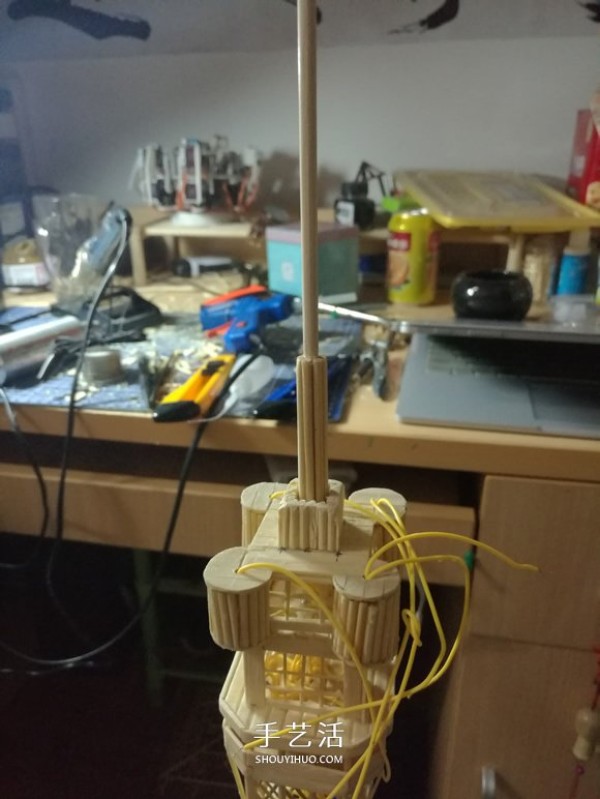

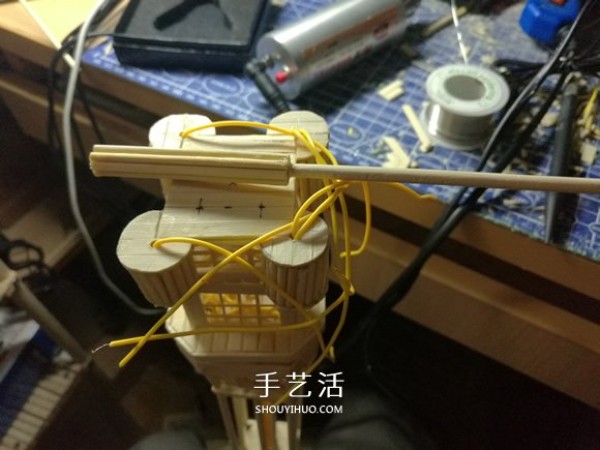

Step 1:制作顶针

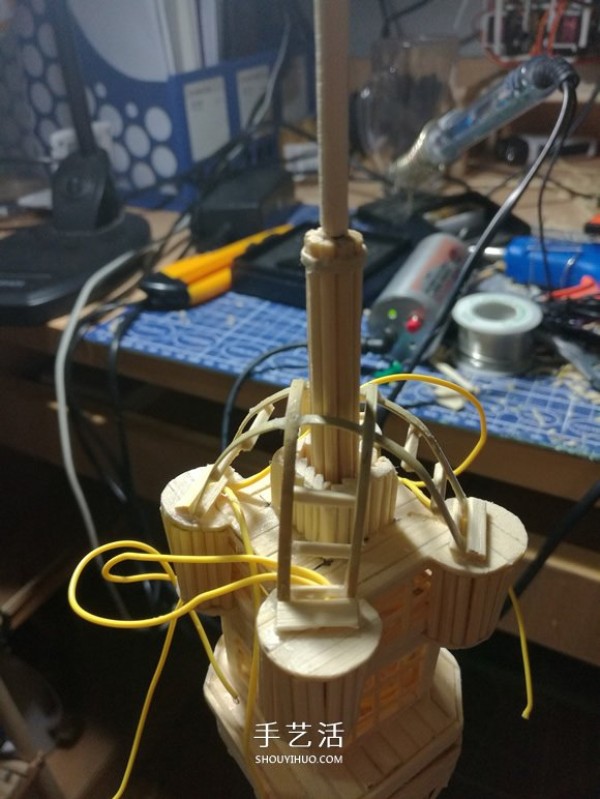

首先切出一根长度大于110mm的直径4mm竹签，然后切出直径2.5mm、长度60mm竹签若干进行包边

注意：楼主这里的尺寸为：下边部分60mm长度，上边打算留50mm，但这里还留有比较长的余量，打算以后按需裁短！

Step 2：制作顶针固定装置

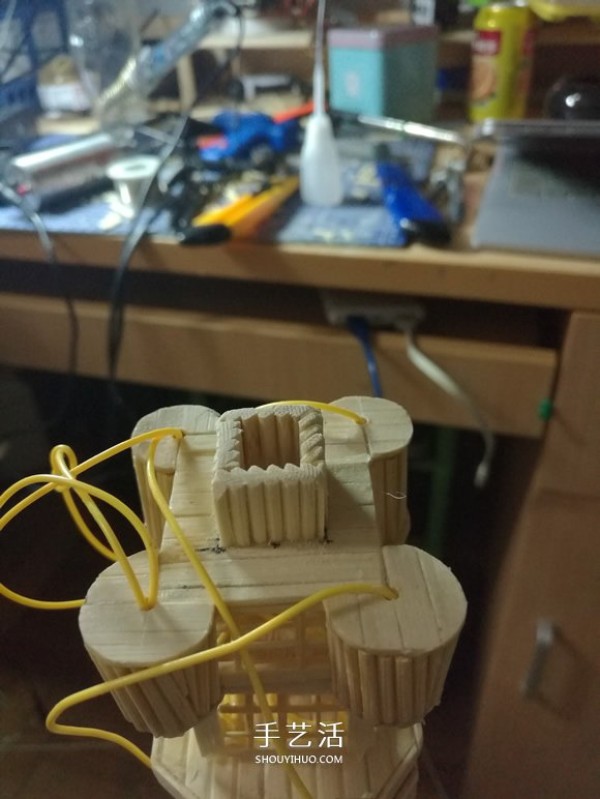

按照长宽15mm、高20mm制作出固定装置

Step 3：固定顶针

将顶针使用热熔胶粘到固定位上

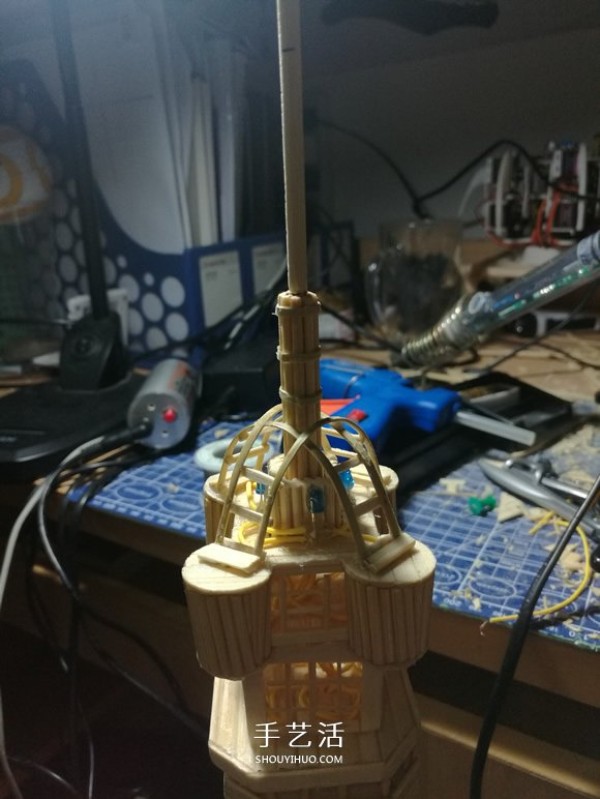

Step 4：制作弧拱

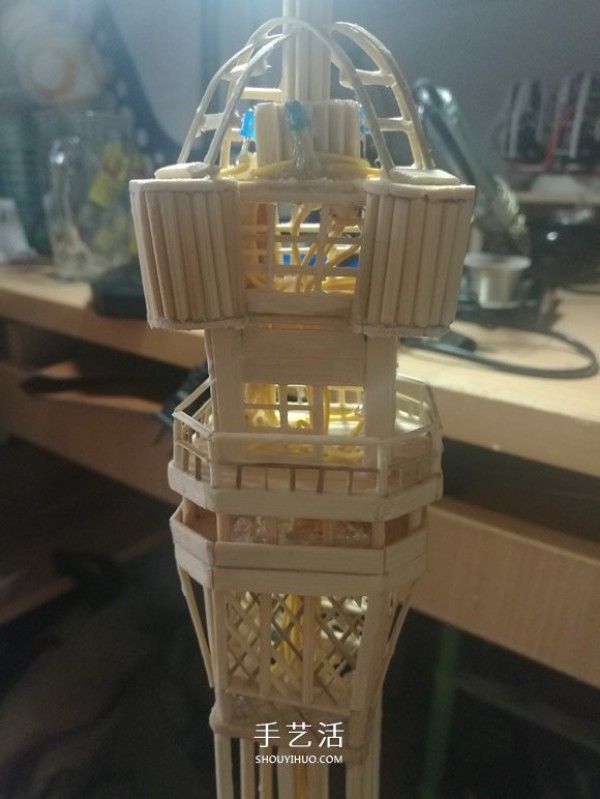

按照弧拱30mm左右的高度使用竹片搭出弧拱

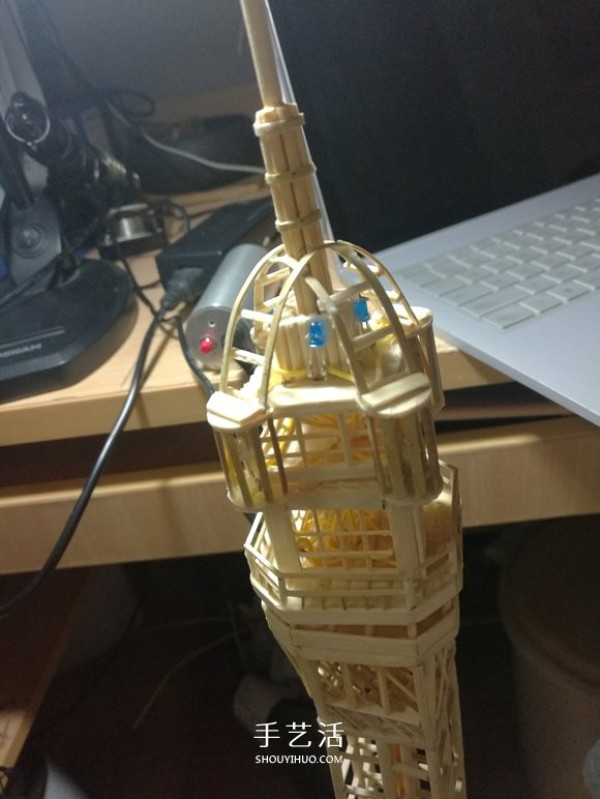

Step 5：焊接LED

在如下图位置焊接四个蓝色LED，跟装饰位置的四个黄色LED形成分别串联，然后美化一下细节

到今天为止，所有需要安装LED的地方都完成了，现在大家应该测试一下自己的LED是否有问题，这里还需要强调一点的是，所有的LED都是采用了一黄一蓝串联然后并联接入总线的方式。楼主在顶部其实本来不打算加那四个蓝色LED的，但发现使用两个黄色LED串联时LED发热比较严重，而串联3个则充电宝供电电压不足，导致其压根亮不起来，故为了电路稳定，楼主又特意在顶部加了四个蓝色LED来和这四个黄色灯串联！

【DAY-34||2017-08-17】完善细节（1）

1.制作窗格

制作网格

使用劈好的细竹条粘接出网格，然后按尺寸裁剪粘接

2.搭横梁

按图完成三层横梁

来一张总览图：

【DAY-35||2017-08-18】完善细节（2）

1.制作一层内圈护栏

Step 1：准备材料

按图粘接出材料，高度20mm

Step 2：粘接

将材料剪出，粘接

2.制作一层楼梯护栏

步骤同上，效果如下图

3.制作第二层护栏

第二层上护栏

第二层下护栏

4.制作第一层外围护栏

Step 1：高度与内部米字格中间一致，其余方法同上

Step 2：铺板

楼主发现之前买的竹片不够用了，因此去搞了几根青竹来

将上面的竹子劈出来削成竹片然后铺板

5.制作第三层护栏

方法同上，效果如下

【DAY-36||2017-08-19】完善细节（3）--制作电池盒及接开关

1.制作电池盒

虽说使用充电宝供电好像有那么一点儿逼格，不过更多时候也带来了不方便，因此今天楼主打算给塔加上一个电池供电的方案，因为电压需要5V左右，因此使用3节5号电池串联，楼主先前在网上买了一个三节电池盒

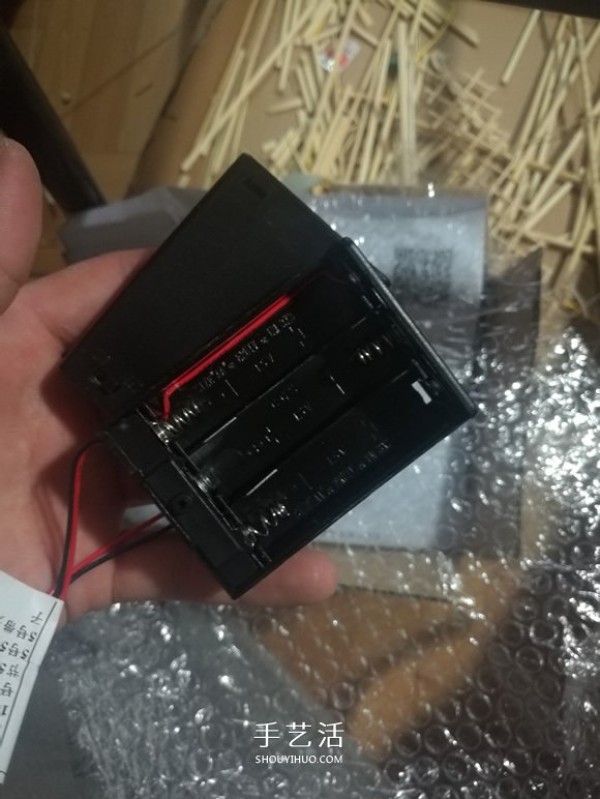

3节电池盒

然而无奈的发现这货太大了装不进去，没办法，装不了就自己做一个呗。

Step 1：制作电池盒

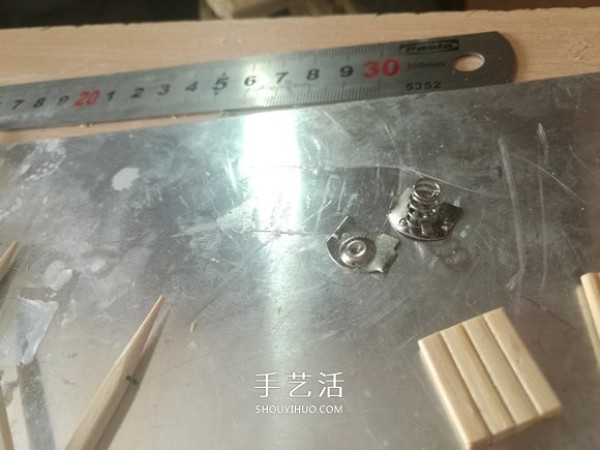

剪出刚才那个电池盒里面的两个接线头

Step 2：制作电池盒

粘接竹签

粘接盒子并把接线端焊接上去

制作盒盖

粘接到塔一层底部并把线接入总线，注意正负极

?

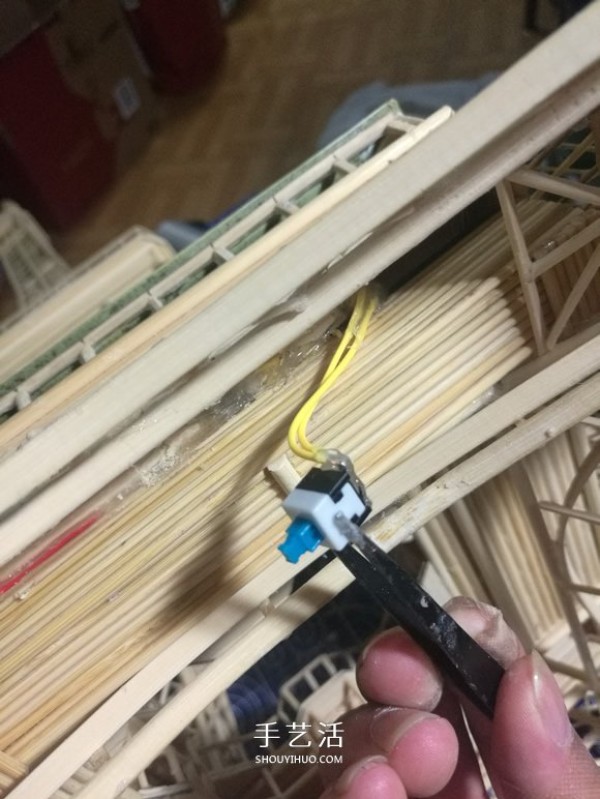

Step 3：焊接开关

电池盒做好后在USB接口附近开一个口，然后把开关焊接上去

注意：楼主使用的这种开关叫自锁开关，在天猫商店买的！

现在，这个塔就既可以使用电池供电，也能使用USB供电啦，当然，也可以正常使用开关通断电了。

来测试一下效果吧

今天内容就到这儿!

【DAY-37||2017-08-20】完善细节（4）：制作第三层xx

【DAY-38||2017-08-21】完善细节（5）：制作第三层xx

这个没有什么可说的，就是不断重复的过程罢了，这里楼主花了两个晚上的时间

【DAY-39||2017-08-22】完善细节（6）：修改头部灯笼壳

在完成前面的内容后，楼主觉得之前头部的灯笼位置太大了，特别丑，如下

因此楼主打算把他拆了重做一下。

拆的时候发现502粘得是真心牢固，大家拆要小心，不要弄坏了其他结构，也要担心弄伤手 ，楼主就是在这里使用笔刀时不小心把手给划破了三个伤口，都快做完了被划伤，也真是醉了!!!

拆了之前的结构后把那个上下两部分的270°缺圆削小一些，然后使用竹签再粘接固定，如下图：

现在来看是不是好看多了呢~~

今天这个是真的既考验耐心又考验技术，整整花了大半个晚上才弄好，还弄伤了手，不开心，睡觉!

【DAY-40||2017-08-23】制作一层的椅子

今天的内容比较轻松，制作第一层的椅子，大家参考着做就行了

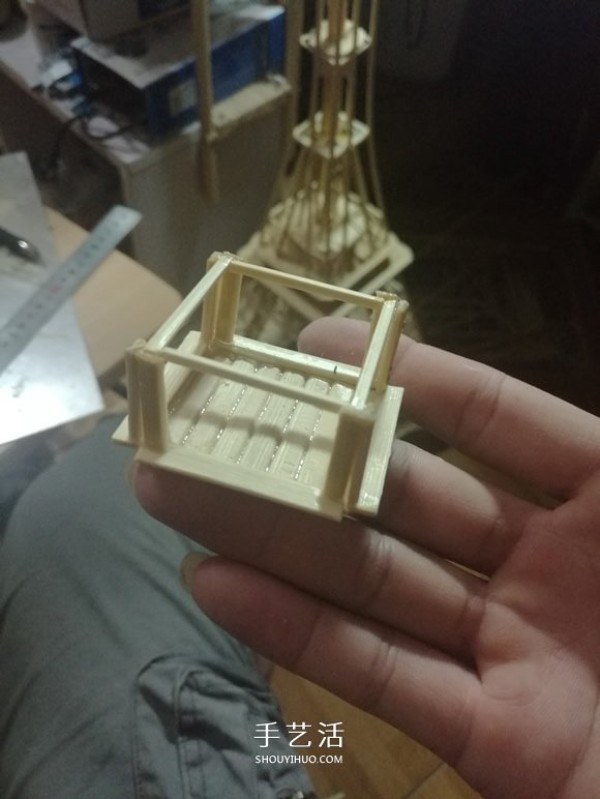

先做出椅子

再做弧拱

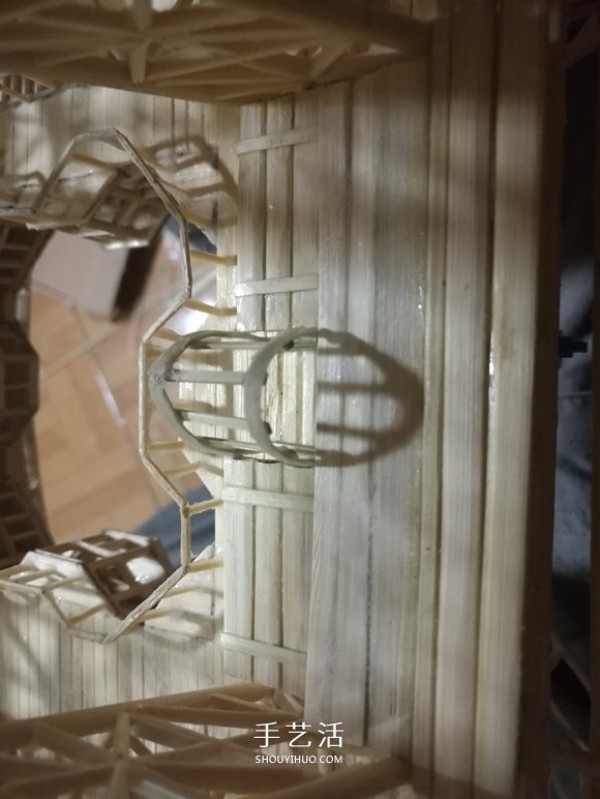

最后粘接上去

到现在，我们已经完成了需要制作的全部内容，至于有些地方需要完善或者修改，那就在之后再考虑吧。上几张图看看最终的效果吧：

【写在最后】结语

经过40多个晚上的工作，这个作品终于完成了!总觉得DIY是一种乐趣，但这个过程中也不免有枯燥无聊的时候，比如制作这个塔的那些米字格和网格时就得不断重复相同的内容。另外，使用工具难免会弄伤手，这次楼主就在快完成时不小心割伤了手，被热熔胶烫到和满手502这更是常有的事，只是，乐在其中，值!

这个埃菲尔塔教程算得上是自己写过的DIY教程中比较详细的一个了，也是本着希望想做的人能看懂的原则来写，要是对大家有帮助，别忘了给楼主点个赞喔!

可恶的是，这两个月来，白天上班，晚上就做塔，都没锻炼俩月了，腹肌都成一块了~~伐开心!

最后，宝塔已就，时光正好，那么问题来了，如何把它合理而又愉快的送给我心仪的小姐姐呢？！

?
